स्टार-डेल्टा कंट्रोल पैनल के साथ 20 लीटर/सेकंड स्वच्छ पानी के लिए भूमिगत डुबकी पंप

उत्पाद विवरण

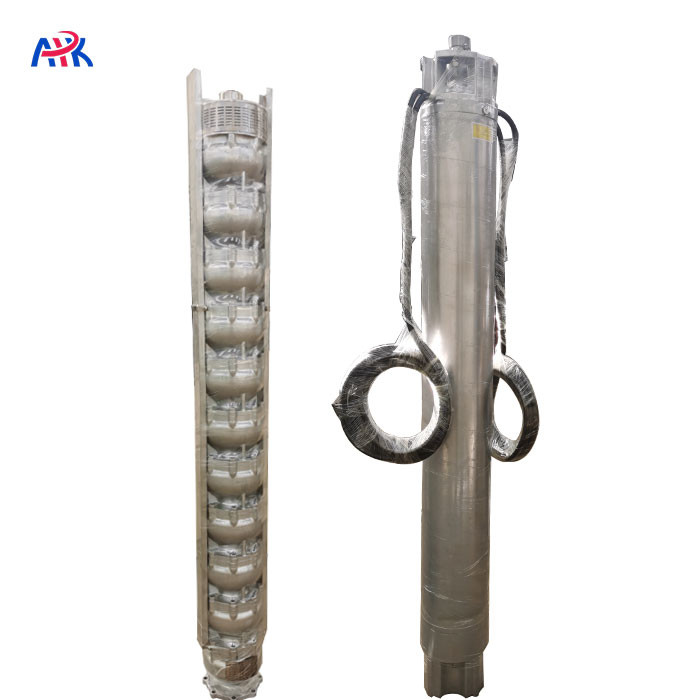

20 लीटर/सेकंड 220 मीटर 10 इंच का आवरण पानी के लिए भूमिगत पनडुब्बी पंप स्पेसिफिकेशन स्टार-डेल्टा कंट्रोल पैनल के साथ

भूमिगत पनडुब्बी पंप का मॉडल:

1प्रकारः 200QJH72-177-63

2पंप व्यासः 8 इंच

3. आउटलेट व्यासः 4 "

4प्रवाहः 20l/s या 72m3/h

5. हेडमीटर: 177 मीटर

6बिजली की आपूर्तिः 63kw 85hp, 121.5A, 3 चरण 400v 50hz

7सामग्रीः एआईएसआई 304

20 लीटर/सेकंड के लिए भूमिगत पानी के लिए डुबकी पंप तकनीकी विनिर्देशः

1पंप शरीर

पंप शरीर जस्ता मुक्त कांस्य, स्टेनलेस स्टील/एआईएसआई 316 या कास्ट आयरन में डाला जाना चाहिए। शरीर कम से कम एक और एक आधा (1.5) बार बंद करने के सिर.

2. इम्पेलर

इम्पेलरों को उच्च श्रेणी के जिंक मुक्त कांस्य या स्टेनलेस स्टील से ढाला जाना चाहिए। बंद प्रकार के इम्पेलरों के मामले में, कटोरे को नवीकरणीय प्रकार के पहनने के छल्ले से लैस किया जाना चाहिए,जस्ता मुक्त कांस्य से बना और अधिक असर सतह के साथ, एआईएसआई 316 या थर्मोप्लास्टिक इस्तीफा स्टेनलेस स्टील के साथ बख्तरबंद।

3शाफ्ट

पंप शाफ्ट स्टेनलेस स्टील का होना चाहिए, जिसमें नवीकरणीय, कठोर स्टेनलेस स्टील/एआईएसआई 420 के आस्तीन वाले पत्रिकाएं होनी चाहिए।

4बोल्ट एंड नट्स

सभी बोल्ट, नट्स, स्टड, वाशर आदि स्टेनलेस स्टील से बने होने चाहिए।

पंप को हटाने योग्य शाफ्ट लेयरिंग आस्तीन, लेयरिंग झाड़ियों, आवरण पहनने के छल्ले और इम्पेलर पहनने के छल्ले से लैस किया जाना चाहिए।प्रत्येक इम्पेलर को पहचानने योग्य दूरी के आस्तीन या इसी तरह के द्वारा शाफ्ट पर स्थित किया जाना चाहिए, ताकि घूर्णन तत्व की पुनः संयोजन सटीक माप की आवश्यकता के बिना किया जा सकता है।घूर्णी संयोजन को स्थिर और गतिशील रूप से संतुलित किया जाना चाहिए जिसके बाद संयोजन के प्रत्येक भाग की पहचान और चिह्नित किया जाना चाहिए ताकि रखरखाव के बाद समान पुनः संयोजन सुनिश्चित किया जा सके।.

5विसारक

डिफ्यूज़र थर्मोप्लास्टिक राल से बना है

6. लेयरिंग

असरों को पानी से चिकना किया जाना चाहिए और जब रबर प्रकार के असरों का उपयोग किया जाता है तो असर सामग्री को धातु के आवास पर मजबूती से बांधा जाना चाहिए।रबड़ के बीयरिंगों का प्रयोग केवल तभी किया जाता है जब बीयरिंग के माध्यम से पर्याप्त दबाव अंतर हो ताकि बीयरिंग का पर्याप्त स्नेहन और शीतलन हो सके.

7चरण आवरण

स्टेज केशिंग एआईएसआई 316 से बना है

8मोटर

डुबकीदार मोटर पूरी तरह से बंद प्रकार का होना चाहिए, जो 400 वी 50 हर्ट्ज, 3 चरणों के एसी पर पानी के तहत निरंतर कार्य के लिए होना चाहिए।मोटर का प्रदर्शन बीएस 5000 के प्रासंगिक खंड के अनुसार होना चाहिए।:भाग 99. इलेक्ट्रिक मोटर Rewindable है. मोटर केसिंग AISI 316 है

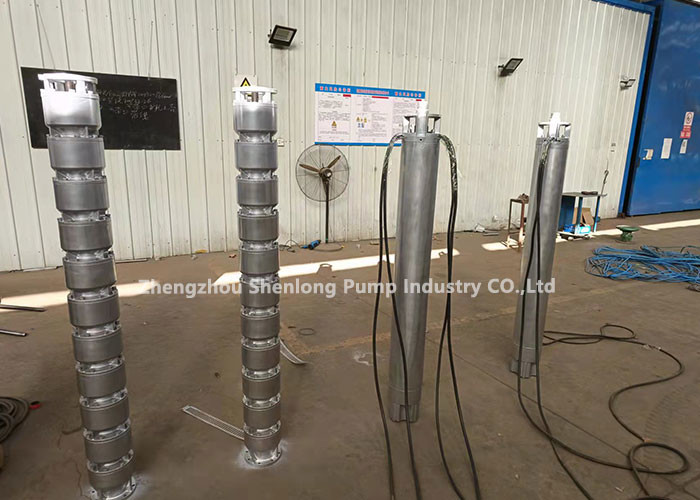

100% पंप इकाइयों का कारखाने में परीक्षण किया गया है

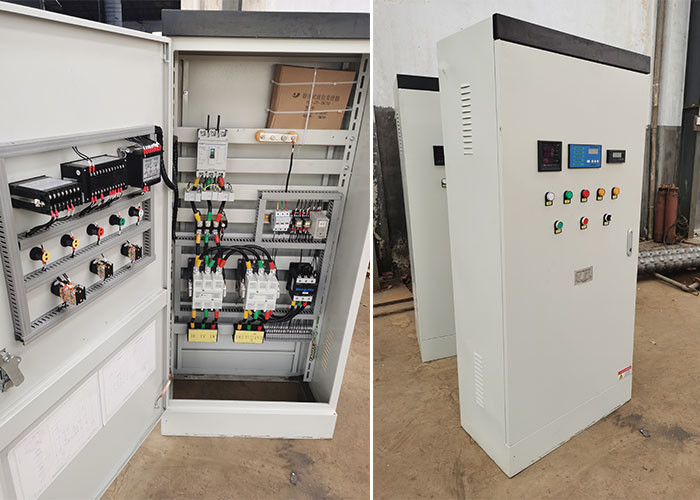

नियंत्रण बोर्ड

स्टार्टिंग सिस्टम स्टार डेल्टा है. तापमान संरक्षण के लिए कम से कम तीन (3) थर्मोस्टैट हैं.

कंट्रोल पैनल (इसमें शामिल हैं लेकिन इन तक सीमित नहीं हैं):-

1. एसी वोल्टमीटर

2. एसी एम्पमीटर

3. वोल्टेज और वर्तमान दोनों के लिए चयन स्विच

4आवृत्ति मीटर

5मुख्य स्विच

6सर्किट ब्रेकर

7वोल्टेज नियामक

8स्रोत दीपक और जल स्तर सेंसर

75kw नियंत्रण प्रणाली स्टार-डेल्टा, कृपया वहाँ PE100 थर्मिस्टोर शामिल है।

विशेषता: पंप को चालू और बंद करें, पंप को ओवरलोड, ड्राई रन, फेज लॉस या शॉर्ट सर्किट के मामले में PT100 थर्मिस्टोर के साथ सुरक्षित रखें।

पावर केबल

फ्लैट 600/1000 वोल्ट ग्रेड और उच्च चालकता वाले कंटेनर तांबे के तारों के कंडक्टरों से बने होते हैं, ईपीआर अछूता और सुपर टिकाऊ रबर शीट के साथ।

गोल नियंत्रण केबल
