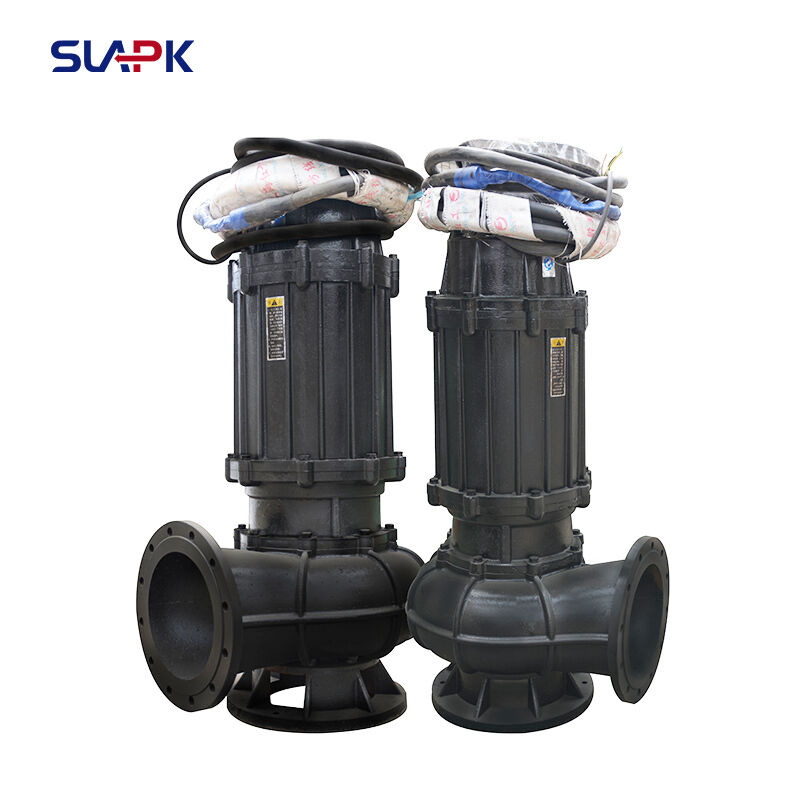

उच्च-दक्षता पनडुब्बी सीवेज पंप, 220m³/घंटा प्रवाह, नगरपालिका इंजीनियरिंग विस्तृत स्थापना मैनुअल

उत्पाद विवरण

उच्च-दक्षता वाला सबमर्सिबल सीवेज पंप, 220 m³/घंटा प्रवाह नगरपालिका इंजीनियरिंग विस्तृत स्थापना मैनुअल

परिचय

आधुनिक नगरपालिका इंजीनियरिंग परियोजनाओं में—शहरी जल निकासी प्रणालियों और अपशिष्ट जल उपचार संयंत्रों से लेकर बाढ़ नियंत्रण बुनियादी ढांचे तक—उच्च-दक्षता वाला सबमर्सिबल सीवेज पंप एक अपरिहार्य घटक बन गया है। 220 m³/घंटा की डिज़ाइन की गई प्रवाह दर के साथ, यह पंप मॉडल ऊर्जा दक्षता और कम रखरखाव आवश्यकताओं को बनाए रखते हुए, मांग वाले वातावरण में विश्वसनीय, निरंतर संचालन के लिए इंजीनियर किया गया है।

यह विस्तृत स्थापना मैनुअल इंजीनियरों, ठेकेदारों और सुविधा प्रबंधकों को नगरपालिका अनुप्रयोगों में 220 m³/घंटा सबमर्सिबल सीवेज पंप की सुरक्षित, अनुपालन और इष्टतम तैनाती सुनिश्चित करने के लिए चरण-दर-चरण मार्गदर्शन प्रदान करता है।

1. उत्पाद अवलोकन

मुख्य विनिर्देश:

प्रवाह दर: 220 m³/घंटा (±5% सहनशीलता रेटेड स्थितियों के तहत)

हेड रेंज: आमतौर पर 10–35 मीटर (मॉडल कॉन्फ़िगरेशन के अनुसार भिन्न होता है)

मोटर पावर: 18.5 kW – 30 kW (380V, 50Hz, 3-फेज)

इम्पेलर प्रकार: एंटी-क्लॉगिंग सिंगल या डबल-चैनल भंवर डिज़ाइन

पंप केसिंग सामग्री: नमनीय कच्चा लोहा या वैकल्पिक स्टेनलेस स्टील (304/316)

मैकेनिकल सील: तेल कक्ष सुरक्षा के साथ दोहरे-अंत चेहरे टंगस्टन कार्बाइड सील

तापमान सीमा: ≤40°C (माध्यम), pH 5–9

ठोस हैंडलिंग: डिस्चार्ज पोर्ट व्यास का 50% तक ठोस पदार्थों को पास करने में सक्षम (उदाहरण के लिए, DN150 आउटलेट के लिए ~75 मिमी)

नोट: स्थापना से पहले हमेशा अपने आपूर्तिकर्ता के साथ सटीक मॉडल विनिर्देशों को सत्यापित करें।

2. पूर्व-स्थापना चेकलिस्ट

स्थापना शुरू करने से पहले, निम्नलिखित की पुष्टि करें:

✅ साइट की स्थिति

संप पिट आयाम न्यूनतम निकासी आवश्यकताओं को पूरा करते हैं (आमतौर पर ≥1.2× पंप चौड़ाई)

निर्माता के लेआउट आरेख के अनुसार इनलेट और आउटलेट पाइपिंग संरेखित

रखरखाव के लिए पर्याप्त वेंटिलेशन और पहुंच

✅ विद्युत तत्परता

बिजली की आपूर्ति: 380V ±5%, 50Hz, ग्राउंडेड 3-फेज सिस्टम

कंट्रोल पैनल ओवरलोड, फेज-लॉस और लीकेज प्रोटेक्शन से लैस

वैकल्पिक: लेवल सेंसर के साथ स्वचालित नियंत्रण कैबिनेट (बिना उपस्थिति वाले संचालन के लिए अनुशंसित)

✅ लिफ्टिंग और सुरक्षा उपकरण

स्टेनलेस स्टील गाइड रेल सिस्टम (ऑटो-कपलिंग का उपयोग करने पर)

प्रमाणित होइस्ट या चेन ब्लॉक (क्षमता ≥1.5× पंप वजन)

पीपीई: वाटरप्रूफ जूते, दस्ताने, गैस डिटेक्टर (सीमित स्थान में प्रवेश के लिए)

3. स्थापना चरण

चरण 1: संप बेसिन तैयार करें

संप फर्श से मलबा साफ करें।

सुनिश्चित करें कि आधार समतल है और तेज वस्तुओं से मुक्त है।

गाइड रेल को लंबवत स्थापित करें (ऑटो-कपलिंग सिस्टम का उपयोग करने पर) और एंकर बोल्ट से सुरक्षित करें।

चरण 2: डिस्चार्ज पाइप को असेंबल करें

डिस्चार्ज फ्लैंज को संगत गैसकेट और बोल्ट का उपयोग करके राइजर पाइप से कनेक्ट करें।

ऑटो-कपलिंग मॉडल के लिए: संप तल पर डिस्चार्ज एल्बो से कपलिंग बेस को अटैच करें।

चरण 3: पंप को नीचे करें

लिफ्टिंग चेन या केबल को पंप के निर्दिष्ट आई बोल्ट से सुरक्षित करें।

गाइड रेल के साथ पंप को धीरे-धीरे नीचे करें जब तक कि वह स्व-संरेखित न हो जाए और कपलिंग बेस पर लॉक न हो जाए।

सत्यापित करें कि पंप बिना झुके मजबूती से बैठा है।

⚠️ पावर केबल से कभी भी पंप न उठाएं।

चरण 4: विद्युत कनेक्शन

पावर केबल को वाटरप्रूफ नाली के माध्यम से रूट करें।

वायरिंग आरेख के अनुसार कंट्रोल पैनल के अंदर टर्मिनल बॉक्स से कनेक्ट करें।

एनर्जाइजिंग से पहले इन्सुलेशन प्रतिरोध परीक्षण (>1 MΩ) करें।

चरण 5: कमीशनिंग टेस्ट

संप को ऑपरेटिंग स्तर तक भरें (न्यूनतम जलमग्नता चिह्न से ऊपर)।

घूर्णन दिशा की पुष्टि करने के लिए मोटर को संक्षेप में चलाएं (ऊपर से देखने पर दक्षिणावर्त)।

30 मिनट तक लगातार चलाएं; कंपन, शोर और तापमान की निगरानी करें।

सीलों और फ्लैंज जोड़ों पर रिसाव की जाँच करें।

4. परिचालन सर्वोत्तम प्रथाएँ

न्यूनतम जलमग्नता: हमेशा मोटर कूलिंग जैकेट के ऊपर तरल स्तर बनाए रखें।

ड्राई-रन प्रोटेक्शन: पर्याप्त तरल के बिना कभी भी संचालित न करें—थर्मल ओवरलोड मिनटों में हो सकता है।

नियमित निरीक्षण:

मासिक: सील की अखंडता और केबल की स्थिति की जाँच करें

त्रैमासिक: पहनने या क्लॉगिंग के लिए इम्पेलर का निरीक्षण करें

वार्षिक: यदि रिसाव >10 mL/दिन का पता चला है तो मैकेनिकल सील बदलें

5. समस्या निवारण मार्गदर्शिका

6. रखरखाव और सेवा जीवन

उचित स्थापना और नियमित देखभाल के साथ, एक उच्च-गुणवत्ता वाला 220 m³/घंटा सबमर्सिबल सीवेज पंप प्राप्त कर सकता है:

सेवा जीवन: 8,000–15,000 ऑपरेटिंग घंटे

एमटीबीएफ (विफलता के बीच का औसत समय): नगरपालिका सेवा में >3 वर्ष

ऊर्जा बचत: अनुकूलित हाइड्रोलिक डिज़ाइन के कारण पारंपरिक पंपों की तुलना में 15–25% तक

निष्कर्ष

220 m³/घंटा उच्च-दक्षता वाला सबमर्सिबल सीवेज पंप नगरपालिका अपशिष्ट जल प्रबंधन के लिए एक मजबूत, लागत प्रभावी समाधान का प्रतिनिधित्व करता है। इस स्थापना मैनुअल का पालन करके, ऑपरेटर अधिकतम विश्वसनीयता, सुरक्षा और जीवनचक्र प्रदर्शन सुनिश्चित कर सकते हैं—परिचालन लागत और पर्यावरणीय जोखिम दोनों को कम करते हुए।

तकनीकी सहायता, कस्टम कॉन्फ़िगरेशन या ओईएम साझेदारी के लिए, आज ही हमारी इंजीनियरिंग टीम से संपर्क करें।
