| MOQ: | 1 टुकड़ा |
| कीमत: | Please feel free to contact us |
| स्टैंडर्ड पैकेजिंग: | पाइपलाइन जल पंप को लकड़ी के केस या 20 इंच के कंटेनर में पैक किया जाता है। |
| वितरण अवधि: | 2-5 कार्य दिवस |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, एल/सी, डी/ए, डी/पी |
| आपूर्ति क्षमता: | प्रति माह 1000 टुकड़े |

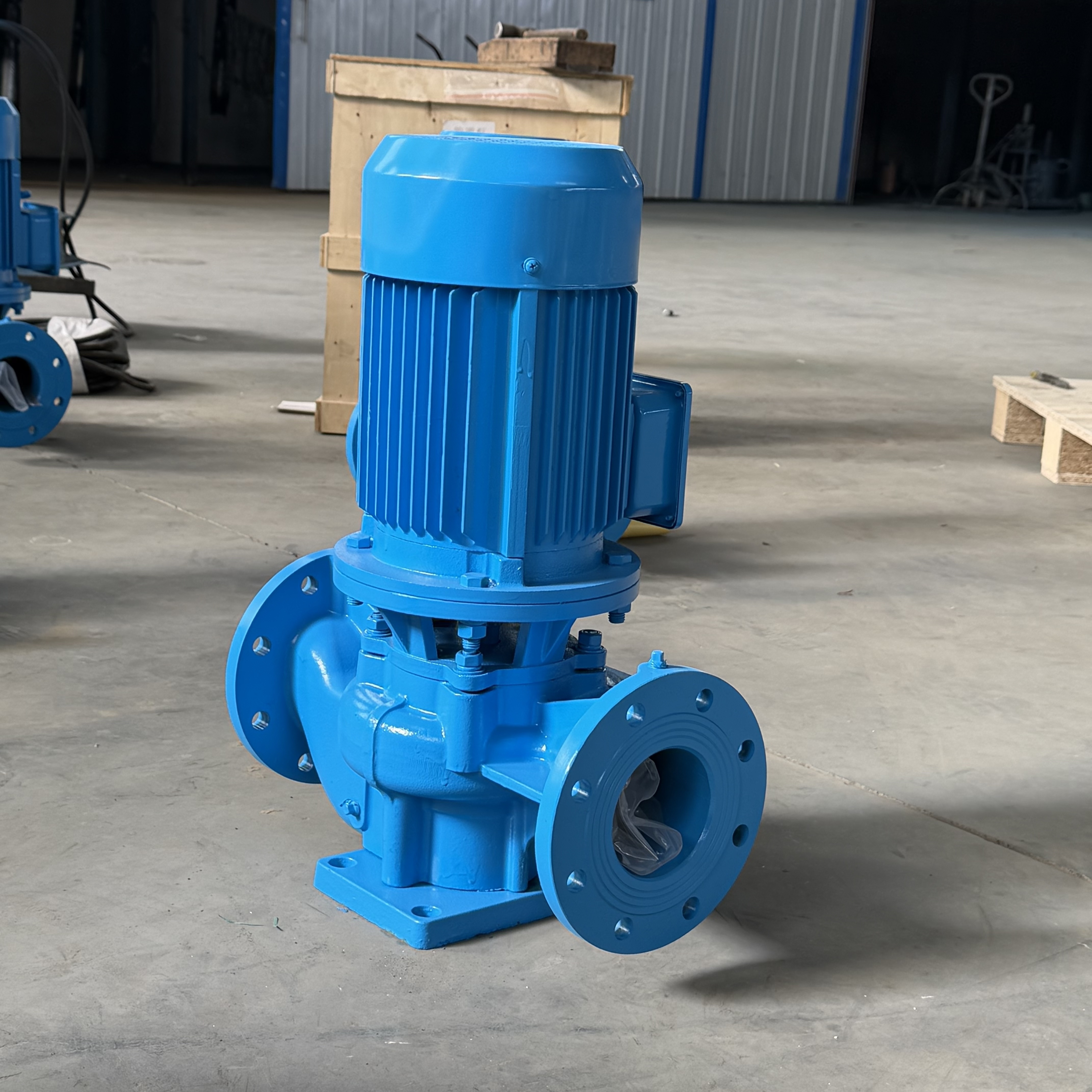

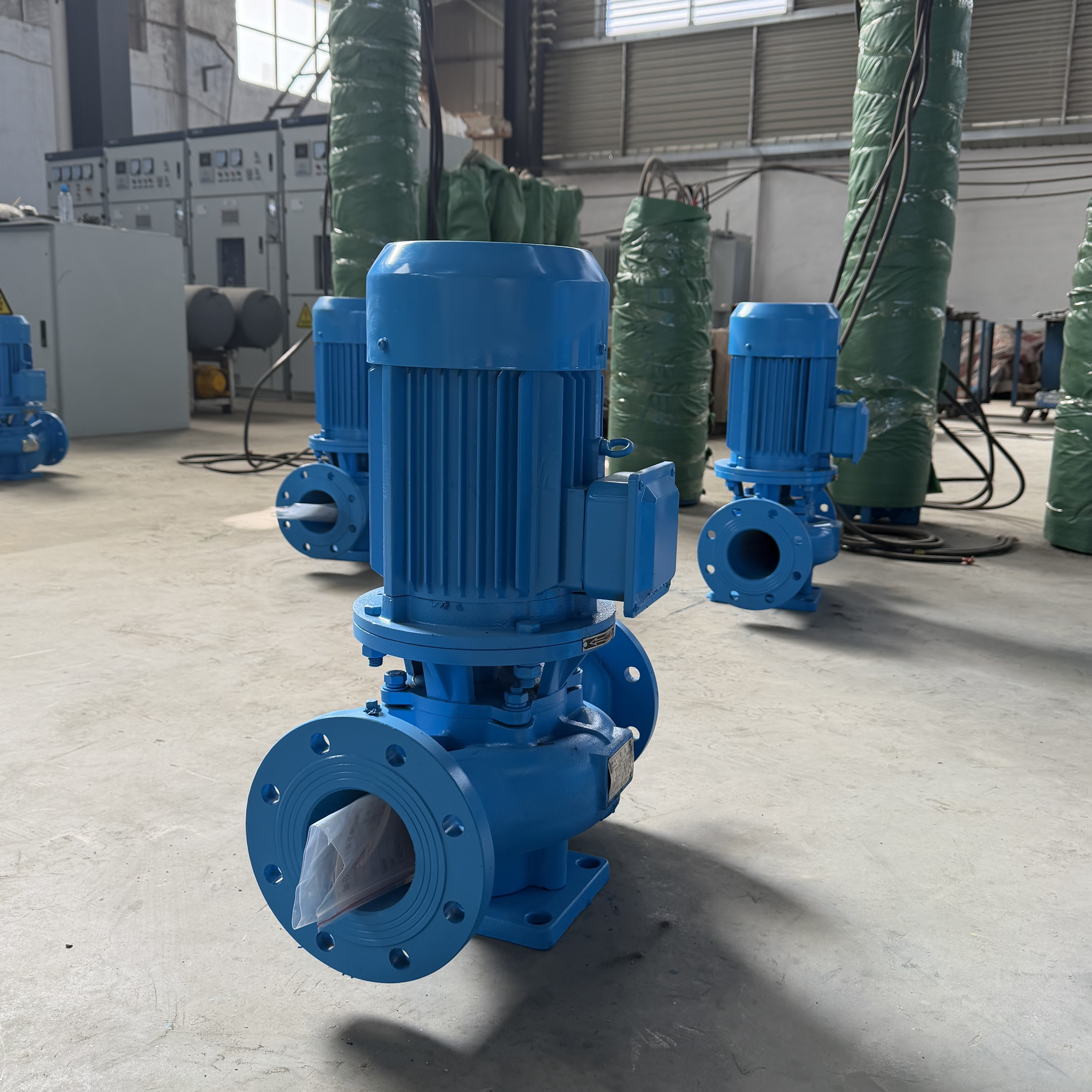

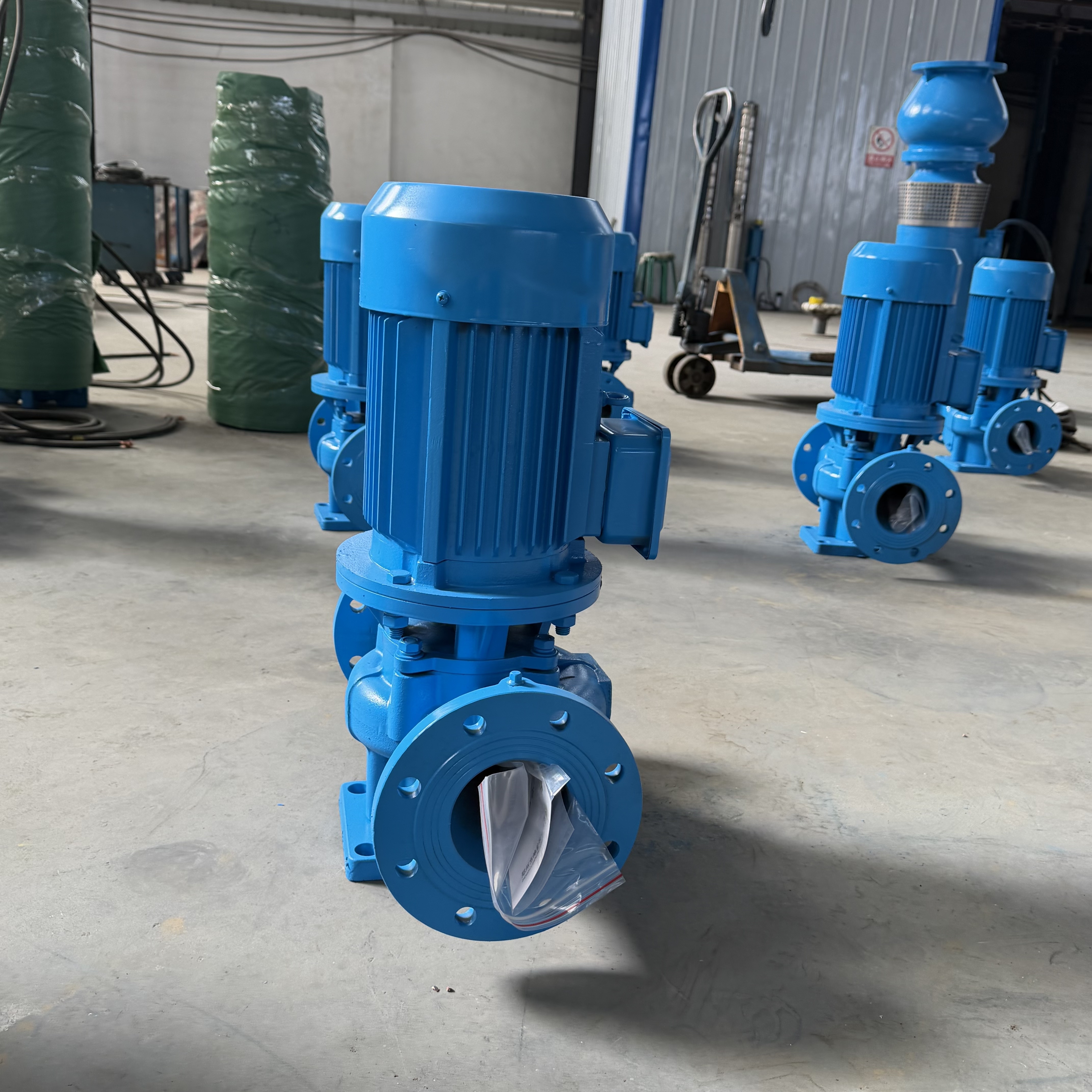

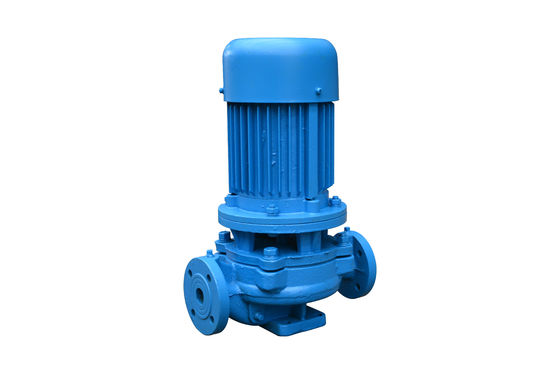

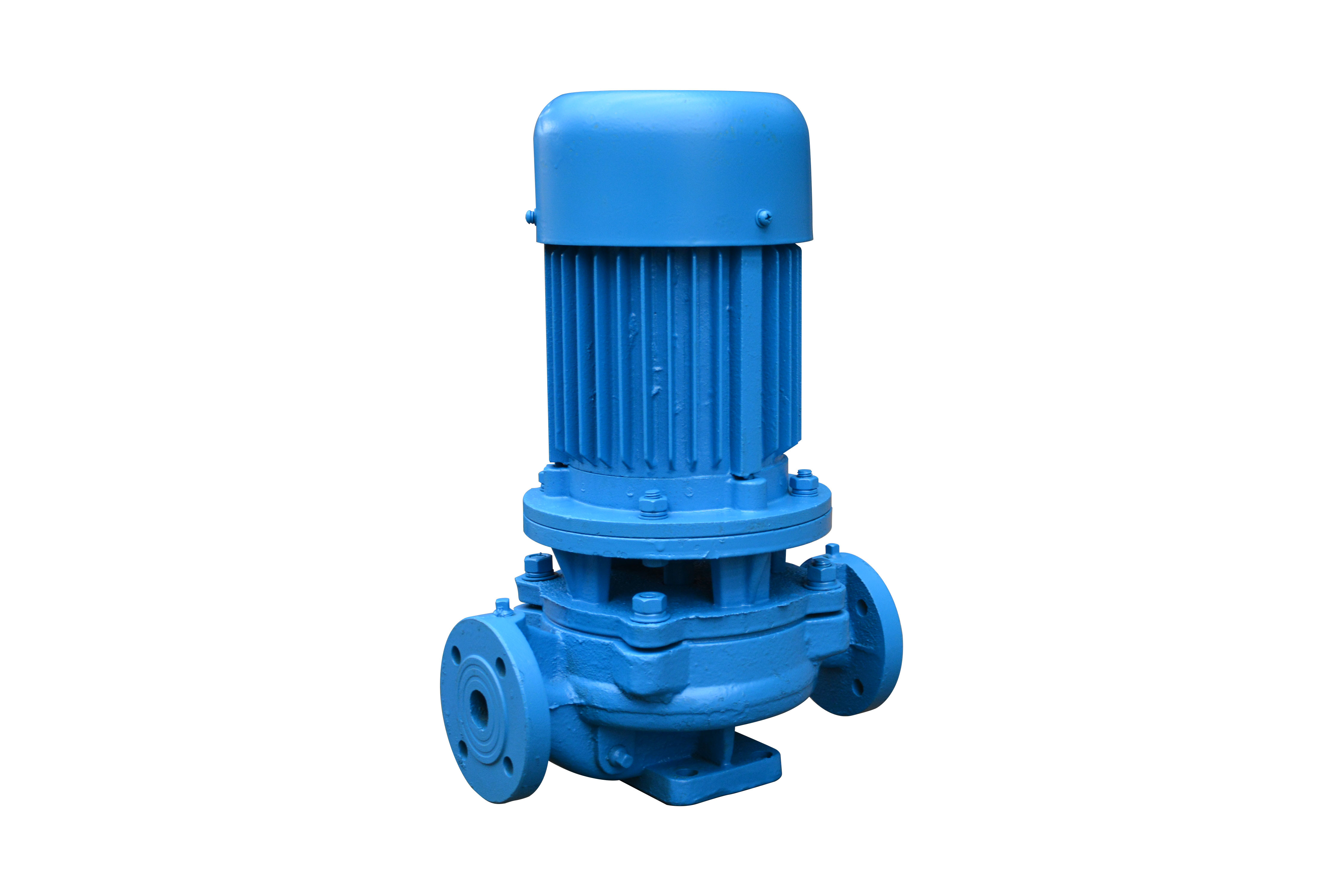

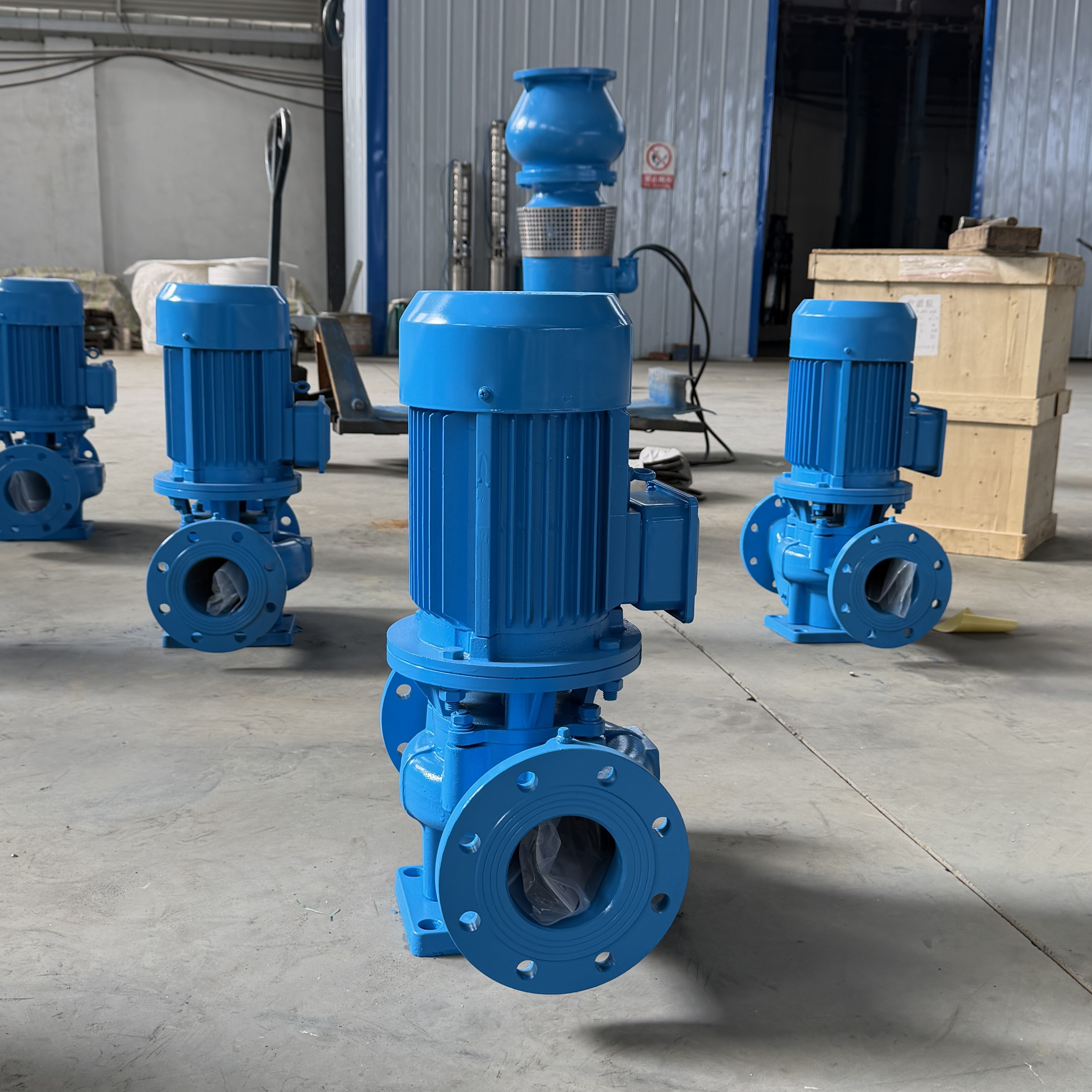

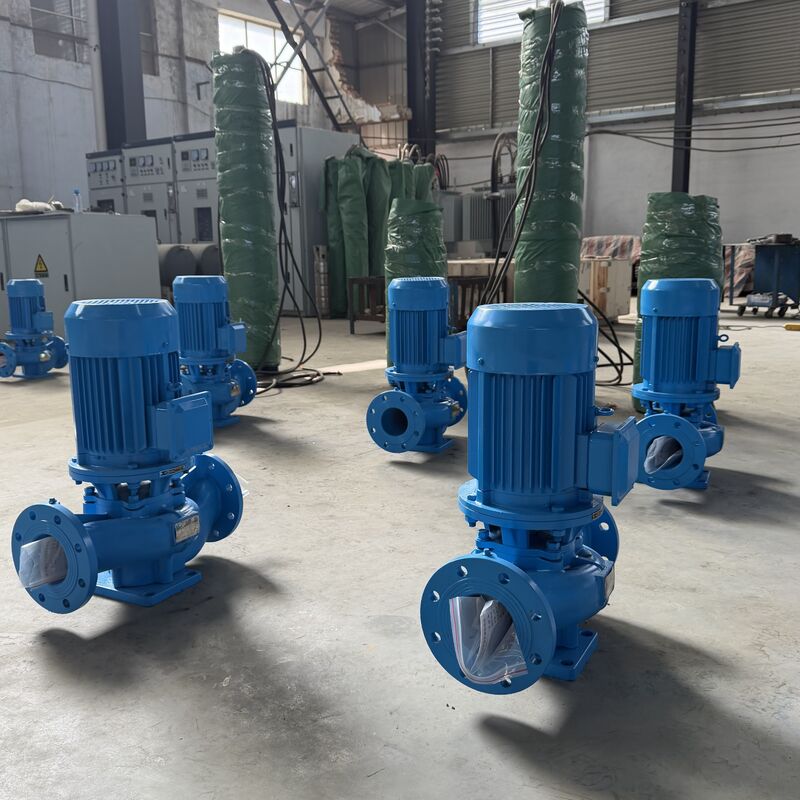

एसएलजी वर्टिकल सिंगल-स्टेज इनलाइन सेंट्रीफ्यूगल पंप को साफ पानी और साफ पानी के समान भौतिक और रासायनिक गुणों वाले अन्य तरल पदार्थों को ले जाने के लिए डिज़ाइन किया गया है।
इसका व्यापक रूप से औद्योगिक और नगरपालिका जल आपूर्ति और जल निकासी प्रणालियों, ऊंची इमारतों के दबाव, परिदृश्य सिंचाई, अग्निशमन बूस्टिंग, लंबी दूरी के पानी के हस्तांतरण, एचवीएसी परिसंचरण प्रणालियों, बाथरूम गर्म और ठंडे पानी के परिसंचरण और सहायक उपकरण अनुप्रयोगों में उपयोग किया जाता है।
ऑपरेटिंग तापमान: टी ＜ 80°C
वर्टिकल इनलाइन संरचना
पंप में एक ऊर्ध्वाधर इनलाइन डिज़ाइन है जिसमें समान इनलेट और आउटलेट व्यास एक ही केंद्र रेखा पर संरेखित होते हैं। इसे वाल्व की तरह सीधे पाइपलाइन में स्थापित किया जा सकता है।
कॉम्पैक्ट और सौंदर्यपूर्ण रूप से मनभावन डिज़ाइन को न्यूनतम फर्श स्थान की आवश्यकता होती है और निर्माण लागत कम होती है। सुरक्षात्मक आवरण से लैस होने पर, यह बाहरी स्थापना के लिए उपयुक्त है।
कॉम्पैक्ट और अच्छी तरह से संतुलित डिज़ाइन
प्ररित करनेवाला सीधे विस्तारित मोटर शाफ्ट पर लगाया जाता है, जिसके परिणामस्वरूप एक छोटी अक्षीय लंबाई और कॉम्पैक्ट संरचना होती है।
पंप और मोटर का अनुकूलित असर विन्यास संचालन के दौरान रेडियल और अक्षीय भार को प्रभावी ढंग से संतुलित करता है, जो कम कंपन और कम शोर के साथ सुचारू प्रदर्शन सुनिश्चित करता है।
विश्वसनीय शाफ्ट सीलिंग
शाफ्ट सील एक यांत्रिक सील या एक संयुक्त यांत्रिक सील विन्यास को अपनाता है, जिसमें आयातित टाइटेनियम मिश्र धातु सीलिंग रिंग, मध्यम-ड्यूटी उच्च तापमान यांत्रिक सील और हार्ड मिश्र धातु सामग्री होती है।
यह पहनने के लिए प्रतिरोधी सीलिंग डिज़ाइन यांत्रिक सील के सेवा जीवन को काफी बढ़ाता है।
आसान स्थापना और रखरखाव
पाइपलाइन प्रणाली को अलग किए बिना रखरखाव किया जा सकता है। संपूर्ण रोटर असेंबली निकालने के लिए बस पंप-मोटर कपलिंग बेस नट्स को हटा दें।
लचीले संचालन मोड
आवश्यक प्रवाह दर और हेड के अनुसार पंपों को श्रृंखला या समानांतर में संचालित किया जा सकता है।
एकाधिक स्थापना विकल्प
विभिन्न पाइपलाइन लेआउट आवश्यकताओं को पूरा करने के लिए ऊर्ध्वाधर या क्षैतिज स्थापना का चयन किया जा सकता है।
एसएलजी वर्टिकल हॉट वाटर पाइपलाइन पंप धातु विज्ञान, रासायनिक प्रसंस्करण, कपड़ा निर्माण, लकड़ी का काम और कागज बनाने जैसे उद्योगों में गर्म पानी के दबाव और परिसंचरण के लिए उपयुक्त है।
इसका व्यापक रूप से बॉयलर, होटल, स्नानघर, गेस्टहाउस और शहरी आवासीय हीटिंग परिसंचरण प्रणालियों में भी उपयोग किया जाता है।
अधिकतम ऑपरेटिंग तापमान: ≤ 80°C
मोटर कूलिंग फैन को मैन्युअल रूप से घुमाएँ। प्ररित करनेवाला बिना किसी रगड़ या जाम के सुचारू रूप से घूमना चाहिए।
यांत्रिक सील चेहरों में लुब्रिकेटिंग तरल पदार्थ को प्रवेश करने देने के लिए पंप शाफ्ट को हाथ से घुमाएँ।
पंप को प्राइम करें और हवा निकालें: इनलेट वाल्व खोलें ताकि तरल पदार्थ पंप चैंबर और पाइपलाइन को पूरी तरह से भर सके, चूषण लाइन की वायुहीनता सुनिश्चित हो।
शुरुआती करंट को कम करने के लिए डिस्चार्ज वाल्व बंद करें।
बिजली चालू करें और सही घुमाव दिशा की पुष्टि करने के लिए मोटर को संक्षेप में शुरू करें।
मोटर फैन एंड से देखने पर, घुमाव घड़ी की दिशा में से कम होना चाहिए।
डिस्चार्ज वाल्व को धीरे-धीरे खोलें और इसे रेटेड स्थितियों के तहत पंप को संचालित रखने के लिए समायोजित करें।
यदि संचालन के दौरान असामान्य शोर या असामान्य ध्वनियाँ आती हैं, तो निरीक्षण के लिए तुरंत पंप बंद कर दें।
सामान्य यांत्रिक सील रिसाव प्रति मिनट 3 बूंदों से कम होना चाहिए।
मोटर और बेयरिंग के तापमान में वृद्धि की जाँच करें; यह 70°C से कम होना चाहिए। यदि इससे अधिक हो जाए, तो कारण की जाँच करें।
डिस्चार्ज वाल्व बंद करें।
बिजली की आपूर्ति काट दें और मोटर बंद कर दें।
इनलेट वाल्व बंद करें।
यदि पंप विस्तारित अवधि के लिए सेवा से बाहर होगा, तो पंप से सभी तरल पदार्थ निकाल दें।
संभावित कारण
इनलेट या आउटलेट वाल्व बंद; पाइपलाइन या प्ररित करनेवाला प्रवाह मार्ग अवरुद्ध
गलत मोटर घुमाव दिशा या चरण हानि के कारण कम गति
चूषण पाइप में हवा का रिसाव
पंप पूरी तरह से प्राइम नहीं हुआ; पंप चैंबर में हवा फंसी
अपर्याप्त इनलेट पानी की आपूर्ति, अत्यधिक चूषण लिफ्ट, या रिसाव वाला फुट वाल्व
अत्यधिक पाइपलाइन प्रतिरोध या गलत पंप चयन
समाधान
अवरोधों का निरीक्षण करें और हटा दें
मोटर घुमाव को सही करें और विद्युत कनेक्शन सुरक्षित करें
हवा के रिसाव को खत्म करने के लिए सीलिंग सतहों को कस लें
पंप को पूरी तरह से प्राइम करें और हवा निकालें
पंप बंद करें और चूषण स्थितियों का निरीक्षण करें
पाइपलाइन झुकता कम करें या एक उपयुक्त पंप का पुन: चयन करें
संभावित कारण
आइटम 1 के समान
पाइपलाइन, प्ररित करनेवाला, या पंप मार्ग अवरुद्ध; पैमाने का निर्माण; अपर्याप्त वाल्व खोलना
कम वोल्टेज
प्ररित करनेवाला पहनें
समाधान
आइटम 1 समाधान का पालन करें
अवरोधों को हटा दें और वाल्व खोलने को समायोजित करें
वोल्टेज को स्थिर करें
प्ररित करनेवाला बदलें
संभावित कारण
रेटेड प्रवाह से परे संचालन
अत्यधिक चूषण लिफ्ट
बेयरिंग पहनें
समाधान
डिस्चार्ज वाल्व को थ्रॉटलिंग करके प्रवाह को समायोजित करें
चूषण लिफ्ट कम करें
बेयरिंग बदलें
संभावित कारण
अस्थिर पाइपलाइन समर्थन
तरल में हवा मिश्रित
गुहिकायन
बेयरिंग क्षति
मोटर ओवरलोड और ओवरहीटिंग
समाधान
पाइपलाइन को सुरक्षित करें
चूषण दबाव बढ़ाएँ और हवा निकालें
वैक्यूम स्तर कम करें
बेयरिंग बदलें
ऑपरेटिंग स्थितियों को समायोजित करें
संभावित कारण
ओवरलोडिंग के कारण अत्यधिक प्रवाह
यांत्रिक घर्षण
मोटर बेयरिंग क्षति
अपर्याप्त वोल्टेज
समाधान
थ्रॉटल डिस्चार्ज वाल्व
घर्षण का निरीक्षण करें और समाप्त करें
बेयरिंग बदलें
वोल्टेज को स्थिर करें
संभावित कारण
यांत्रिक सील पहनें
पंप आवरण में रेत के छेद या दरारें
असमान सीलिंग सतहें
ढीले स्थापना बोल्ट
समाधान
यांत्रिक सील बदलें
वेल्ड मरम्मत या आवरण बदलें
सीलिंग सतहों को फिर से खत्म करें
बोल्ट कस लें
