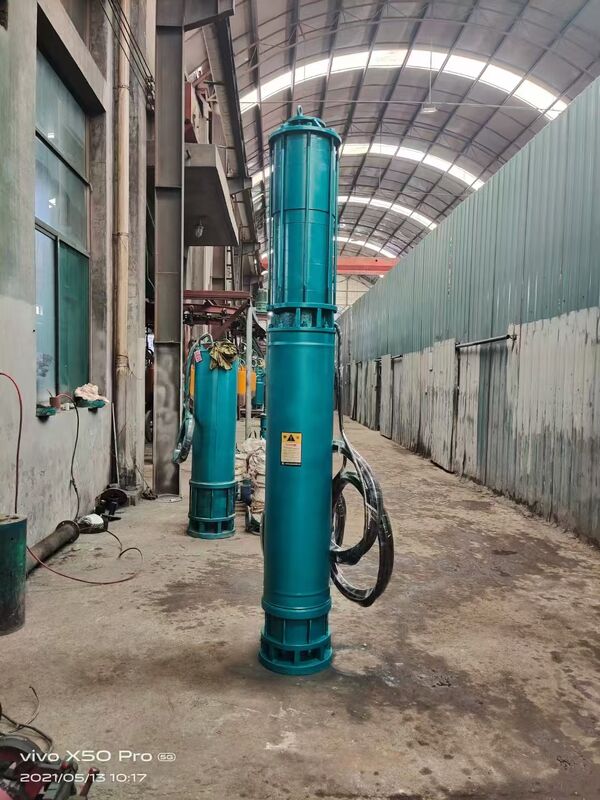

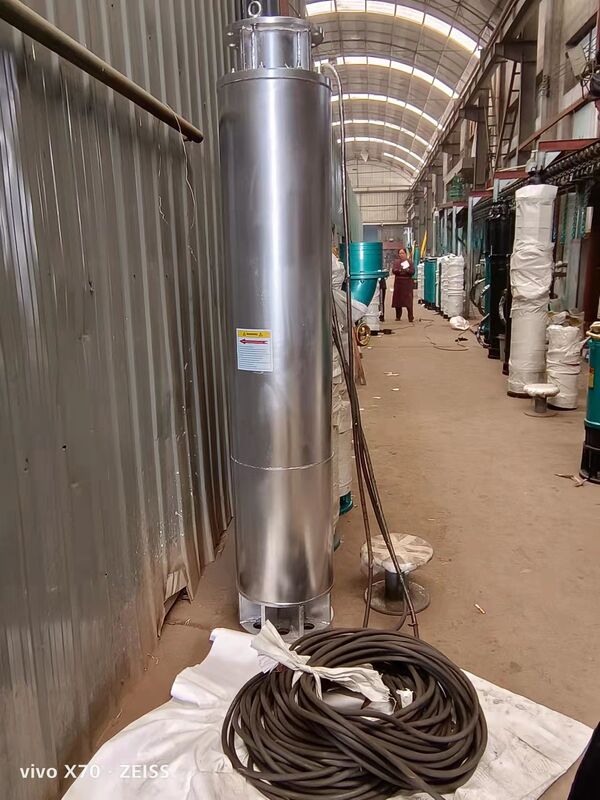

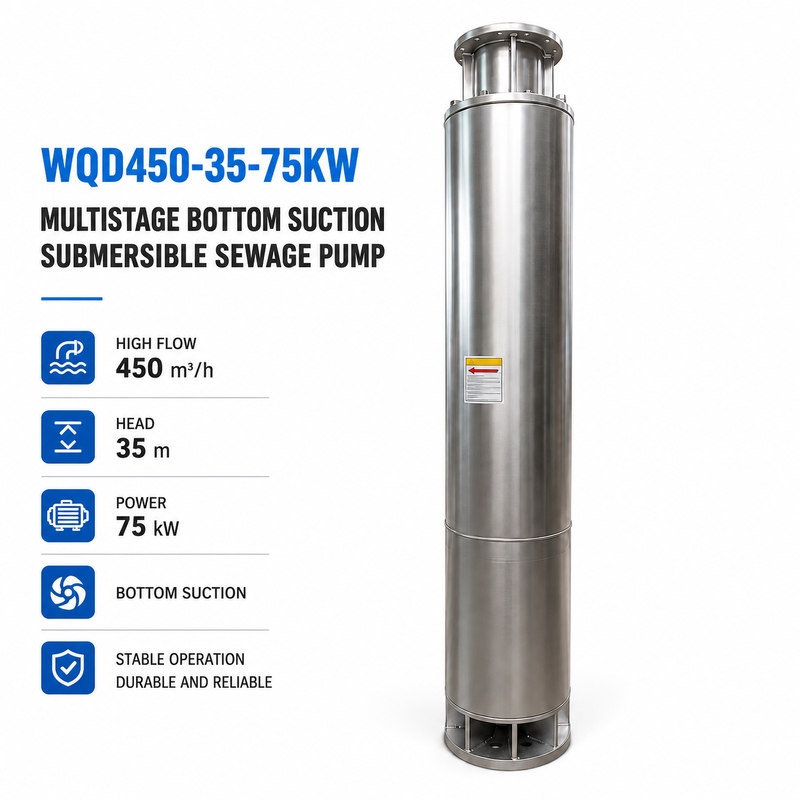

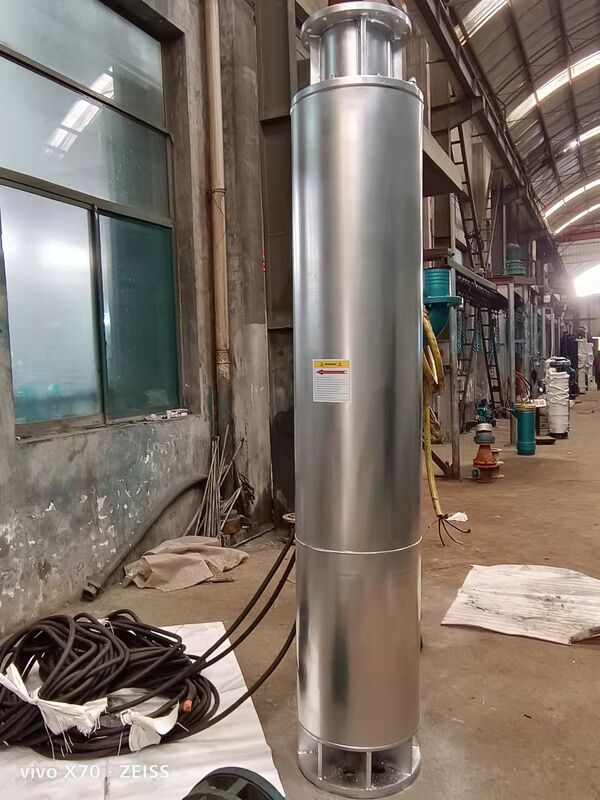

WQD450-35-75KW मल्टीस्टेज बॉटम सक्शन सबमर्सिबल सीवेज पंप
WQD450-35-75KW मल्टीस्टेज बॉटम सक्शन सबमर्सिबल सीवेज पंप एक उच्च-प्रवाह सबमर्सिबल सीवेज पंप है जिसे नगरपालिका अपशिष्ट जल निकासी, औद्योगिक अपशिष्ट जल हस्तांतरण, खनन जल निकासी, निर्माण डीवाटरिंग, भूमिगत जल निकासी और बड़े पैमाने पर जल निर्वहन प्रणालियों के लिए डिज़ाइन किया गया है।
लगभग 450 m³ / घंटा के रेटेड प्रवाह, लगभग 35 मीटर के रेटेड हेड, और एक 75 किलोवाट सबमर्सिबल मोटर के साथ, यह पंप उच्च-मात्रा अपशिष्ट जल हस्तांतरण और स्थिर जल निकासी प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है।
WQD श्रृंखला बॉटम सक्शन डिज़ाइन को अपनाती है, जिसमें इनलेट पंप के निचले हिस्से में स्थित होता है। यह कॉन्फ़िगरेशन संंप पिट, अपशिष्ट जल टैंक, निर्माण पिट और अन्य अनुप्रयोगों के लिए उपयुक्त है जहां तरल स्तर को यथासंभव कम करने की आवश्यकता होती है।
मुख्य विनिर्देश
| मॉडल |
WQD450-35-75KW |
| पंप प्रकार |
सबमर्सिबल सीवेज पंप |
| डिज़ाइन |
मल्टीस्टेज बॉटम सक्शन सबमर्सिबल पंप |
| रेटेड प्रवाह |
450 m³ / घंटा |
| रेटेड हेड |
35 मीटर |
| मोटर पावर |
75 किलोवाट |
| सक्शन प्रकार |
बॉटम सक्शन |
| स्थापना |
सबमर्सिबल स्थापना |
| पंप संरचना |
मल्टीस्टेज सेंट्रीफ्यूगल डिज़ाइन |
| मोटर प्रकार |
सबमर्सिबल मोटर |
| बिजली आपूर्ति |
थ्री फेज एसी |
| वोल्टेज और आवृत्ति |
परियोजना आवश्यकताओं के अनुसार अनुकूलन योग्य |
| पंपिंग माध्यम |
अपशिष्ट जल, सीवेज और संगत तरल पदार्थ |
| नियंत्रण |
परियोजना आवश्यकताओं के अनुसार डायरेक्ट स्टार्ट, सॉफ्ट स्टार्ट या वीएफडी नियंत्रण |
वास्तविक पंप प्रदर्शन की पुष्टि अपशिष्ट जल विशेषताओं, ठोस कण सामग्री, पाइपलाइन की लंबाई, पाइप व्यास, आउटलेट दबाव और पूर्ण संचालन स्थितियों के अनुसार की जानी चाहिए।
मुख्य विशेषताएं
450 m³ / घंटा उच्च प्रवाह क्षमता
WQD450-35-75KW को उच्च-मात्रा जल निकासी अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें लगभग 450 m³ / घंटा से सुसज्जित है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
- नगरपालिका अपशिष्ट जल निकासी
- औद्योगिक अपशिष्ट जल हस्तांतरण
- खनन जल निकासी
- निर्माण डीवाटरिंग
- भूमिगत जल निकासी
- अपशिष्ट जल टैंक जल निकासी
- संप जल निकासी
- बड़े पैमाने पर जल निकासी परियोजनाएं
35 मीटर हेड
WQD450-35-75KW का रेटेड हेड लगभग 35 मीटर है, जो इसे उच्च-प्रवाह, मध्यम-हेड जल निकासी अनुप्रयोगों के लिए उपयुक्त बनाता है।
आवश्यक पंप हेड केवल ऊर्ध्वाधर उठाने की ऊंचाई से निर्धारित नहीं किया जाना चाहिए। कुल सिस्टम हेड में सामान्यतः शामिल होता है:
कुल हेड = ऊर्ध्वाधर लिफ्ट + पाइपलाइन घर्षण हानि + स्थानीय हानि + आवश्यक आउटलेट दबाव
बॉटम सक्शन डिज़ाइन
बॉटम सक्शन डिज़ाइन पंप को संंप या टैंक के निचले हिस्से से अपशिष्ट जल खींचने की अनुमति देता है।
यह कॉन्फ़िगरेशन विशेष रूप से इसके लिए उपयोगी है:
- संप पिट
- अपशिष्ट जल टैंक
- निर्माण पिट
- भूमिगत परियोजनाएं
- अस्थायी डीवाटरिंग
- निम्न-स्तरीय जल निकासी अनुप्रयोग
मल्टीस्टेज सेंट्रीफ्यूगल डिज़ाइन
WQD450-35-75KW एक मल्टीस्टेज सेंट्रीफ्यूगल पंप संरचना का उपयोग करता है। कई इम्पेलर पंप किए गए तरल के दबाव को बढ़ाने के लिए प्रगतिशील रूप से काम करते हैं।
मल्टीस्टेज डिज़ाइन इसके संयोजन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है:
उच्च प्रवाह + मध्यम हेड
75 किलोवाट हेवी-ड्यूटी सबमर्सिबल मोटर
पंप एक 75 किलोवाट सबमर्सिबल मोटर से सुसज्जित है, जो बड़े जल निकासी प्रणालियों और निरंतर-ड्यूटी अनुप्रयोगों के लिए उपयुक्त है।
ग्राहक की विद्युत प्रणाली और परियोजना की आवश्यकताओं के अनुसार मोटर कॉन्फ़िगरेशन का चयन किया जा सकता है, जिसमें शामिल हैं:
- वोल्टेज
- आवृत्ति
- फेज
- इन्सुलेशन क्लास
- सुरक्षा क्लास
- केबल की लंबाई
- स्टार्टिंग विधि
- वीएफडी ऑपरेशन
अनुप्रयोग
नगरपालिका अपशिष्ट जल निकासी
पंप का उपयोग नगरपालिका अपशिष्ट जल टैंक, संंप पिट, सीवेज पंपिंग स्टेशनों और अन्य अपशिष्ट जल निकासी प्रणालियों में किया जा सकता है।
औद्योगिक अपशिष्ट जल
WQD450-35-75KW का उपयोग औद्योगिक अपशिष्ट जल और प्रक्रिया जल निकासी तरल पदार्थों को स्थानांतरित करने के लिए किया जा सकता है जो पंप सामग्री के साथ संगत हैं।
विशिष्ट अनुप्रयोगों में शामिल हैं:
- कारखाना जल निकासी
- औद्योगिक अपशिष्ट जल हस्तांतरण
- अपशिष्ट जल उपचार संयंत्र
- उत्पादन अपशिष्ट जल निर्वहन
- औद्योगिक संग्रह टैंक
खनन जल निकासी
पंप का उपयोग खदानों, खनन पिटों और खदान जल संग्रह क्षेत्रों में उच्च-मात्रा जल निकासी के लिए किया जा सकता है।
निर्माण डीवाटरिंग
बॉटम सक्शन कॉन्फ़िगरेशन निर्माण पिट, भूमिगत परियोजनाओं, सुरंगों और अन्य अस्थायी डीवाटरिंग अनुप्रयोगों के लिए उपयुक्त है।
भूमिगत जल निकासी
पंप का उपयोग भूमिगत पार्किंग क्षेत्रों, भूमिगत सुविधाओं, सुरंगों और अन्य निम्न-स्तरीय जल निकासी प्रणालियों में किया जा सकता है।
सबमर्सिबल सीवेज पंप का चयन कैसे करें
WQD450-35-75KW का चयन करने से पहले, ग्राहकों को निम्नलिखित संचालन जानकारी प्रदान करनी चाहिए।
आवश्यक प्रवाह दर
उदाहरण के लिए: 450 m³ / घंटा
प्रवाह दर उस अपशिष्ट जल की मात्रा निर्धारित करती है जिसे पंप को प्रति घंटे स्थानांतरित करने की आवश्यकता होती है।
आवश्यक हेड
उदाहरण के लिए: 35 मीटर
आवश्यक हेड की गणना वास्तविक ऊर्ध्वाधर लिफ्ट, पाइपलाइन हानियों और आउटलेट दबाव के अनुसार की जानी चाहिए।
अपशिष्ट जल की विशेषताएं
कृपया इसके बारे में जानकारी प्रदान करें:
- तरल तापमान
- ठोस कण सांद्रता
- अधिकतम कण आकार
- रेत सामग्री
- संक्षारकता
- पीएच मान
- तरल घनत्व
संप या टैंक आयाम
कृपया प्रदान करें:
- संप आयाम
- टैंक की गहराई
- न्यूनतम तरल स्तर
- अधिकतम तरल स्तर
- उपलब्ध पंप स्थापना स्थान
पाइपलाइन की स्थिति
निम्नलिखित जानकारी की सिफारिश की जाती है:
- डिस्चार्ज पाइप व्यास
- कुल पाइपलाइन लंबाई
- ऊर्ध्वाधर उठाने की ऊंचाई
- कोहनी की संख्या
- वाल्व की संख्या
- आवश्यक आउटलेट दबाव
स्थापना संबंधी विचार
WQD450-35-75KW सबमर्सिबल सीवेज पंप स्थापित करने से पहले, पंप के आयाम, स्थापना स्थान और इनलेट की स्थिति की पुष्टि करें।
स्थापना के दौरान:
- सुनिश्चित करें कि पंप निर्दिष्ट सबमर्सिबल स्थितियों के तहत संचालित होता है
- लंबे समय तक सूखा चलने से बचें
- पुष्टि करें कि डिस्चार्ज पाइपलाइन ऑपरेटिंग दबाव का सामना कर सकती है
- 75 किलोवाट मोटर के लिए उपयुक्त केबल का चयन करें
- उपयुक्त ओवरलोड सुरक्षा स्थापित करें
- फेज-लॉस और शॉर्ट-सर्किट सुरक्षा प्रदान करें
- प्रारंभिक संचालन से पहले मोटर रोटेशन दिशा की जांच करें
- पुष्टि करें कि ठोस कण स्वीकार्य सीमा से अधिक नहीं हैं
एक बड़े 75 किलोवाट सबमर्सिबल सीवेज पंप के लिए, विद्युत स्थापना और कमीशनिंग योग्य कर्मियों द्वारा की जानी चाहिए।
अक्सर पूछे जाने वाले प्रश्न
WQD450-35-75KW पंप की प्रवाह दर क्या है?
रेटेड प्रवाह लगभग 450 m³ / घंटा है। वास्तविक प्रवाह पूर्ण सिस्टम ऑपरेटिंग बिंदु पर निर्भर करता है।
WQD450-35-75KW सीवेज पंप का हेड क्या है?
रेटेड हेड लगभग 35 मीटर है। वास्तविक ऑपरेटिंग हेड की गणना ऊर्ध्वाधर लिफ्ट, पाइपलाइन हानियों और आउटलेट दबाव के अनुसार की जानी चाहिए।
यह पंप किस मोटर पावर का उपयोग करता है?
WQD450-35-75KW एक 75 किलोवाट सबमर्सिबल मोटर से सुसज्जित है।
बॉटम सक्शन सबमर्सिबल सीवेज पंप क्या है?
एक बॉटम सक्शन सबमर्सिबल सीवेज पंप पंप के निचले हिस्से में स्थित इनलेट के माध्यम से पंप किए गए माध्यम को खींचता है। यह डिज़ाइन संंप पिट, अपशिष्ट जल टैंक, निर्माण पिट और उन अनुप्रयोगों के लिए उपयुक्त है जहां निम्न अवशिष्ट तरल स्तर की आवश्यकता होती है।
क्या यह पंप ठोस कणों वाले अपशिष्ट जल को संभाल सकता है?
इसे विशिष्ट अपशिष्ट जल स्थितियों के लिए कॉन्फ़िगर किया जा सकता है, लेकिन अंतिम चयन से पहले अधिकतम ठोस कण आकार, सांद्रता और माध्यम की विशेषताएं प्रदान की जानी चाहिए। उच्च सांद्रता वाले अपघर्षक रेत, बजरी या घोल वाले अपशिष्ट जल के लिए, एक समर्पित घर्षण-प्रतिरोधी पंप पर विचार किया जाना चाहिए।
क्या वोल्टेज और आवृत्ति को अनुकूलित किया जा सकता है?
हाँ। मोटर को ग्राहक की स्थानीय बिजली आपूर्ति के अनुसार कॉन्फ़िगर किया जा सकता है। कोटेशन का अनुरोध करते समय, कृपया प्रदान करें: वोल्टेज + आवृत्ति + फेज
उदाहरण के लिए: 380V / 50Hz / 3 फेज
मैं कैसे पुष्टि कर सकता हूं कि WQD450-35-75KW मेरे प्रोजेक्ट के लिए उपयुक्त है?
कृपया प्रदान करें: आवश्यक प्रवाह + आवश्यक हेड + माध्यम + ठोस कण आकार + पाइपलाइन की लंबाई + ऊर्ध्वाधर लिफ्ट + वोल्टेज/आवृत्ति
हमारी तकनीकी टीम तब उपयुक्त पंप कॉन्फ़िगरेशन का मूल्यांकन कर सकती है।
