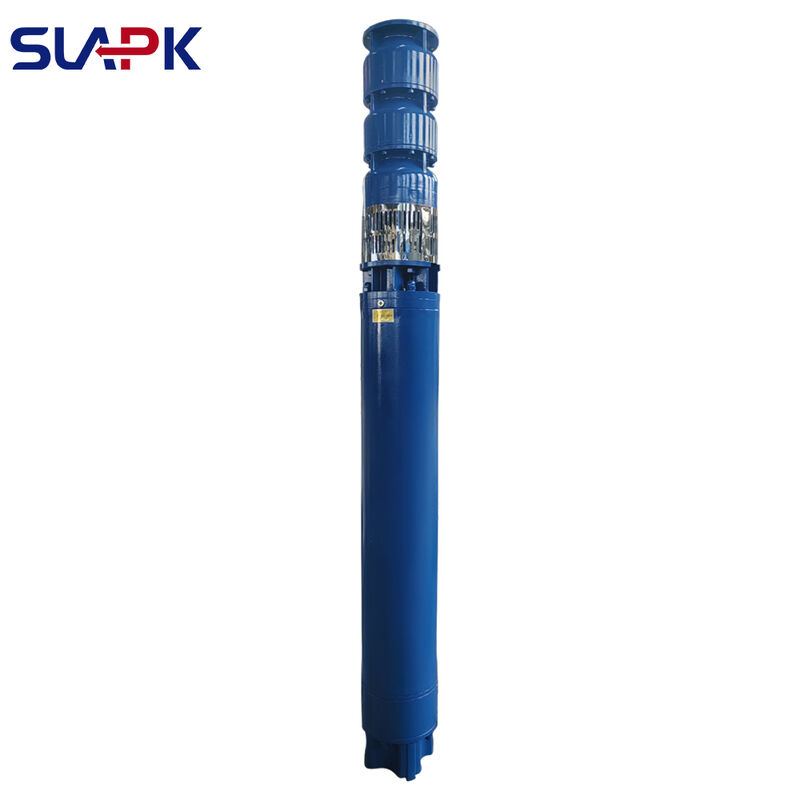

200QJ65-90 कास्ट आयरन सबमर्सिबल डीप वेल पंप
200QJ65-90 एक उच्च-प्रवाह, उच्च-हेड कास्ट आयरन सबमर्सिबल कुएं का पंप है जिसे गहरे कुएं से पानी निकालने, कृषि सिंचाई और औद्योगिक जल-आपूर्ति परियोजनाओं के लिए डिज़ाइन किया गया है। पंप बॉडी और मोटर पानी के स्तर के नीचे काम करते हैं, जिससे स्थापना स्थान कम हो जाता है और सतह पंपों से जुड़ी सक्शन-हेड की सीमाओं से बचा जाता है। इसका टिकाऊ कास्ट आयरन निर्माण और शक्तिशाली तीन-चरण मोटर इसे निरंतर जल उठाने और स्थानांतरण अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
तकनीकी विशिष्टताएँ
| उत्पाद का नाम |
कास्ट आयरन सबमर्सिबल वेल पंप |
| मॉडल |
200QJ65-90 |
| रेटेड प्रवाह |
65m³/h |
| रेटेड हेड |
90m |
| मोटर पावर |
27kW |
| रेटेड वोल्टेज |
380V |
| आवृत्ति |
50Hz |
| चरण |
तीन चरण |
| रेटेड करंट |
65.4A |
| रेटेड गति |
3000rpm |
| डिस्चार्ज व्यास |
100mm |
| नाममात्र दक्षता |
76% |
| पंप बॉडी सामग्री |
कास्ट आयरन |
| स्थापना |
ऊर्ध्वाधर डूबा हुआ स्थापना |
| लागू मानक |
GB/T 2816-2014 |
उपरोक्त विशिष्टताएँ उत्पाद नामप्लेट पर आधारित हैं। अंतिम विशिष्टताएँ परिचालन स्थितियों और अनुकूलन आवश्यकताओं के अनुसार भिन्न हो सकती हैं। कृपया ऑर्डर करने से पहले तकनीकी डेटा की पुष्टि करें।
उत्पाद विशेषताएँ
- उच्च प्रवाह और उच्च हेड: 65m³/h रेटेड प्रवाह और 90m हेड का संयोजन पंप को गहरे कुएं से पानी उठाने, बड़े क्षेत्र की सिंचाई और मध्यम से लंबी दूरी तक पानी पहुंचाने के लिए उपयुक्त बनाता है।
- टिकाऊ कास्ट आयरन निर्माण: कास्ट आयरन पंप बॉडी बोरहोल, जलाशयों, भंडारण टैंकों और सामान्य औद्योगिक जल-आपूर्ति प्रतिष्ठानों में उपयोग के लिए उच्च यांत्रिक शक्ति प्रदान करती है।
- शक्तिशाली 27kW मोटर: पंप 27kW, 380V, 50Hz तीन-चरण मोटर से सुसज्जित है, जो निरंतर जल-आपूर्ति अनुप्रयोगों के लिए स्थिर शक्ति प्रदान करता है।
- डूबा हुआ संचालन: पंप सीधे पानी में संचालित होता है और इसके लिए लंबी सक्शन पाइपलाइन की आवश्यकता नहीं होती है। यह व्यवस्था जमीन-स्तर के स्थापना स्थान को कम करती है और पारंपरिक सक्शन-लिफ्ट सीमाओं को समाप्त करती है।
- 100mm डिस्चार्ज आउटलेट: 100mm डिस्चार्ज कनेक्शन उच्च-मात्रा में पानी पहुंचाने के लिए उपयुक्त है और इसे संबंधित राइजर पाइप, चेक वाल्व और नियंत्रण उपकरण के साथ जोड़ा जा सकता है।
- लचीला विन्यास: पंप का चयन बोरहोल व्यास, कुएं की गहराई, गतिशील जल स्तर, वितरण दूरी, बिजली की आपूर्ति और आवश्यक कुल हेड के आधार पर किया जा सकता है।
अनुप्रयोग
- गहरे कुएं और भूजल निष्कर्षण
- खेत, बाग और ग्रीनहाउस सिंचाई
- औद्योगिक प्रक्रिया और संचलन जल आपूर्ति
- नगरपालिका और ग्रामीण जल-आपूर्ति प्रणालियाँ
- जलाशय, टैंक और पानी की टंकी भरना
- स्प्रिंकलर और ड्रिप-सिंचाई प्रणालियाँ
- निर्माण और खनन जल आपूर्ति
- पशुधन फार्म और परिदृश्य जल आपूर्ति
परिचालन स्थितियाँ
साफ पानी या समान भौतिक और रासायनिक गुणों वाले तरल पदार्थों के लिए पंप की सिफारिश की जाती है। यदि पानी में महत्वपूर्ण रेत, फाइबर, संक्षारक पदार्थ या बड़े ठोस कण हों, तो ऑर्डर करने से पहले पानी की गुणवत्ता की जानकारी प्रदान करें।
संचालन से पहले, पुष्टि करें कि स्थापना के लिए बोरहोल व्यास पर्याप्त है, आवश्यक ड्यूटी पॉइंट अनुशंसित परिचालन सीमा के भीतर है, और उपलब्ध वोल्टेज और आवृत्ति मोटर नामप्लेट से मेल खाती है। संचालन के दौरान उचित शीतलन सुनिश्चित करने के लिए मोटर के चारों ओर पर्याप्त जल प्रवाह बनाए रखा जाना चाहिए।
पंप चयन गाइड
सटीक पंप चयन के लिए, कृपया प्रदान करें:
- आवश्यक प्रवाह दर
- आवश्यक कुल गतिशील हेड
- बोरहोल व्यास और कुएं की गहराई
- स्थिर और गतिशील जल स्तर
- वितरण दूरी और पाइप व्यास
- पानी की गुणवत्ता और रेत की मात्रा
- उपलब्ध वोल्टेज और आवृत्ति
- आवश्यक केबल लंबाई
- दैनिक परिचालन घंटे
- ऑर्डर मात्रा
कुल गतिशील हेड में ऊर्ध्वाधर उठाने की ऊंचाई, पाइप-घर्षण हानि, फिटिंग और वाल्व के माध्यम से हानि, और आवश्यक आउटलेट दबाव शामिल होना चाहिए।
स्थापना निर्देश
स्थापना से पहले पंप बॉडी, केबल इन्सुलेशन, फास्टनरों और घूमने वाले घटकों का निरीक्षण करें। उचित रेटेड राइजर पाइप या उठाने वाले उपकरण का उपयोग करें। पंप को कभी भी उसके विद्युत केबल से न उठाएं या निलंबित न करें।
पंप को ऊर्ध्वाधर रूप से स्थापित करें और कुएं की गहराई और पाइपलाइन की स्थिति के अनुसार चेक वाल्व फिट करें। नियंत्रण प्रणाली में ओवरलोड, फेज-लॉस, शॉर्ट-सर्किट, लीकेज और ड्राई-रनिंग सुरक्षा शामिल होनी चाहिए। प्रारंभिक स्टार्टअप के बाद, निरंतर संचालन शुरू करने से पहले ऑपरेटिंग करंट, आउटलेट प्रवाह, दबाव, कंपन और शोर की जांच करें।
रखरखाव
नियमित रूप से केबल, विद्युत टर्मिनलों, पाइपलाइन कनेक्शन और चेक वाल्व का निरीक्षण करें। यदि प्रवाह काफी कम हो जाता है या यदि असामान्य करंट, कंपन या शोर होता है तो पंप को तुरंत बंद कर दें।
रेत वाले पानी के लिए, निरीक्षण अंतराल को छोटा करें और इम्पेलर्स, गाइड घटकों और बीयरिंगों को घिसाव के लिए जांचें। यदि पंप को विस्तारित अवधि के लिए अप्रयुक्त रखा जाएगा, तो इसे साफ करें और भंडारण से पहले इसके इन्सुलेशन का निरीक्षण करें।
अक्सर पूछे जाने वाले प्रश्न
- क्या इस पंप को 90 मीटर गहरे कुएं में स्थापित किया जा सकता है?
केवल रेटेड हेड ही अनुमेय कुएं की गहराई निर्धारित नहीं कर सकता है। गतिशील जल स्तर, डिस्चार्ज ऊंचाई, पाइपलाइन हानि और आवश्यक आउटलेट दबाव की गणना में शामिल होना चाहिए।
- क्या पंप रेतीले पानी को संभाल सकता है?
उच्च रेत की मात्रा इम्पेलर्स, गाइड घटकों और बीयरिंगों के घिसाव को तेज कर सकती है। कृपया ऑर्डर करने से पहले रेत की सांद्रता और कण आकार की जानकारी प्रदान करें।
- क्या अन्य वोल्टेज उपलब्ध हैं?
नामप्लेट कॉन्फ़िगरेशन 380V, 50Hz और तीन चरण है। तकनीकी पुष्टि पर वैकल्पिक वोल्टेज या आवृत्तियाँ उपलब्ध हो सकती हैं।
- मैं एक सटीक कोटेशन कैसे प्राप्त कर सकता हूँ?
आवश्यक प्रवाह, हेड, बोरहोल व्यास, कुएं की गहराई, वोल्टेज, केबल लंबाई, पानी की गुणवत्ता, ऑर्डर मात्रा और वितरण गंतव्य प्रदान करें।
