उत्पत्ति के प्लेस:
हेनान, चीन
ब्रांड नाम:
SLAPK
प्रमाणन:
ISO9001;ISO4001;ISO18001;CE,BV; TUV; SABER
मॉडल संख्या:
QJH
वीडियो
वीडियो
वीडियो

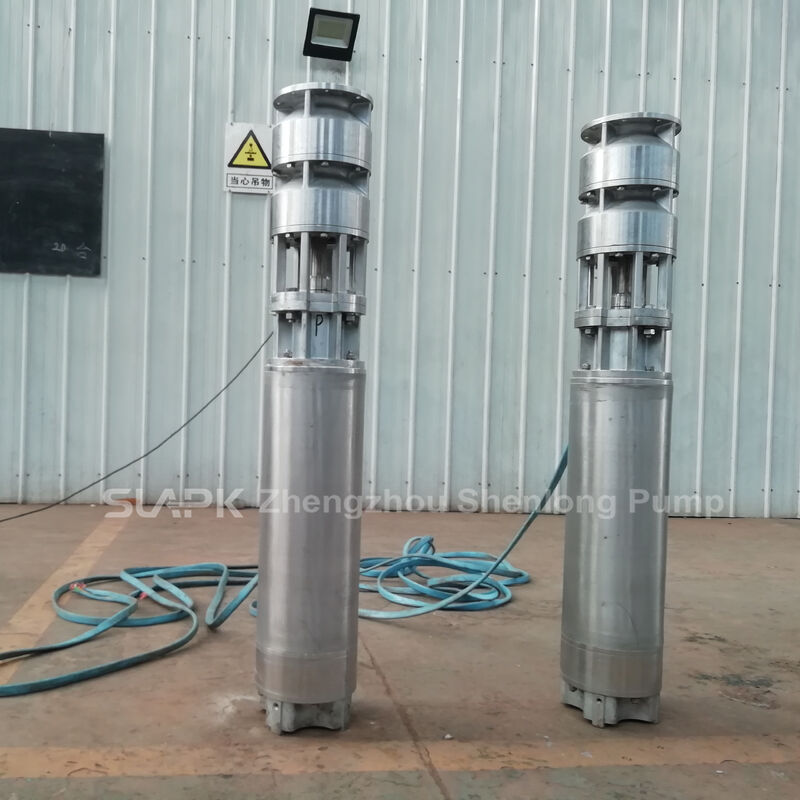

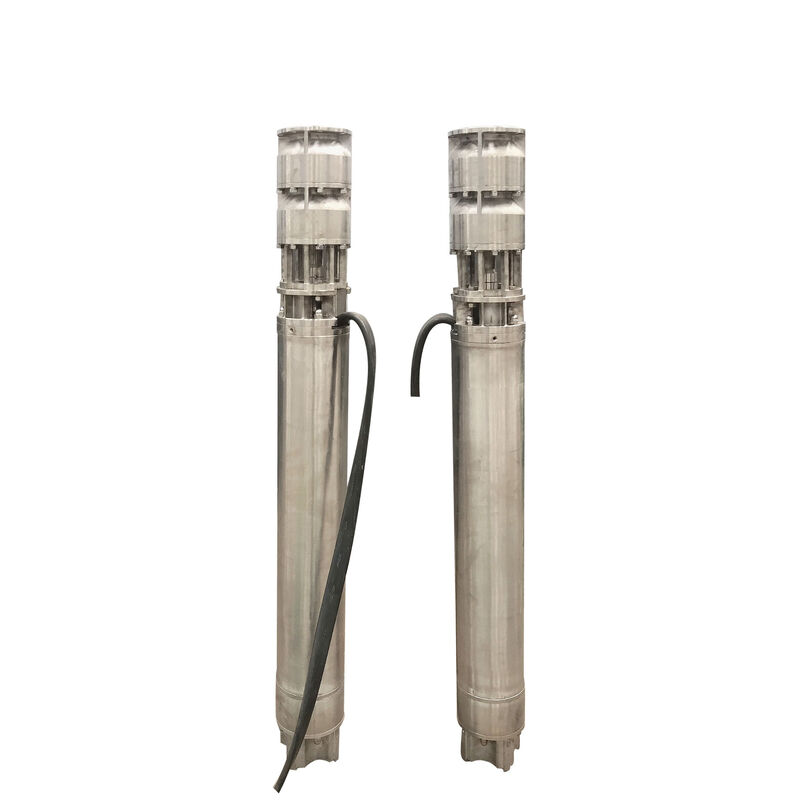

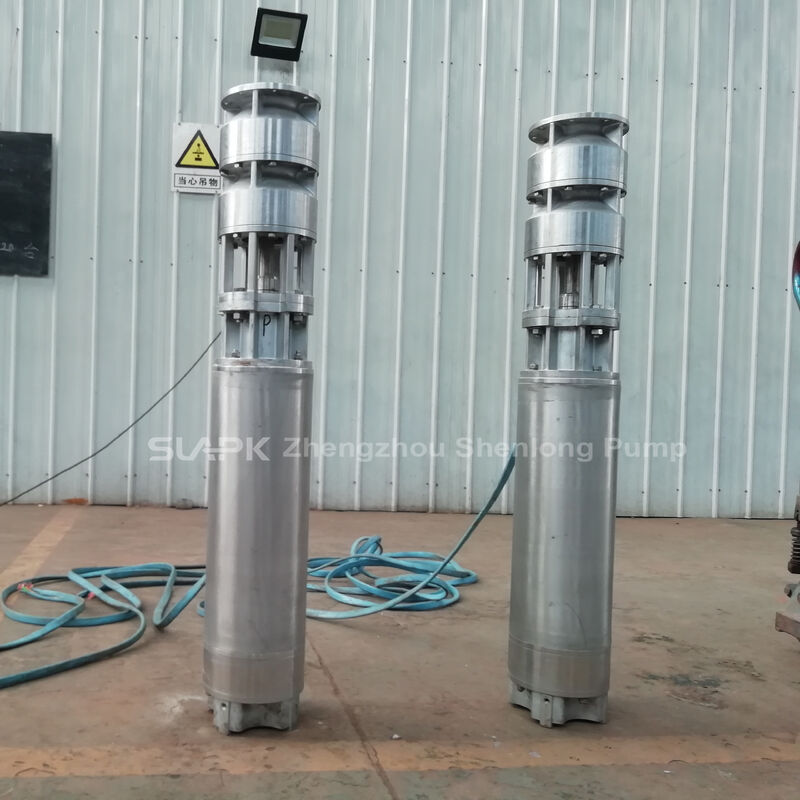

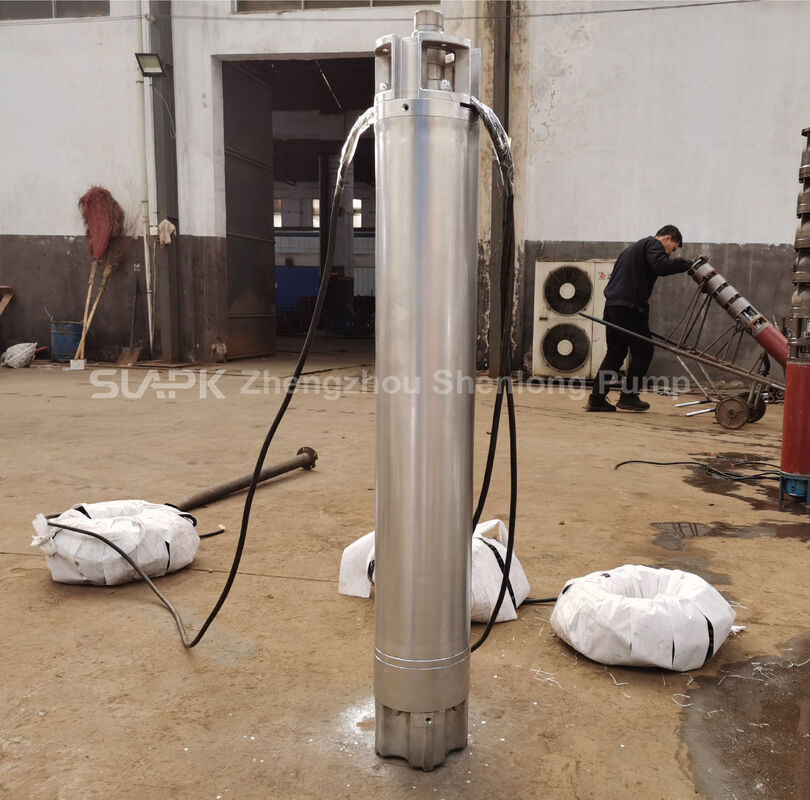

क्यूजेएच सीरीज उच्च-प्रवाह, उच्च-हेड जल आपूर्ति और जल निकासी परियोजनाओं के लिए ऊर्ध्वाधर मल्टीस्टेज डीप वेल सबमर्सिबल पंपों की एक श्रृंखला है। छह मॉडल 70 से 230 एम³/घंटा तक रेटेड प्रवाह को कवर करते हैं। प्रत्येक मॉडल में 150 मीटर का रेटेड हेड होता है, जबकि मिलान किए गए मोटर पावर 45 से 160 किलोवाट तक होती है। सभी मॉडल तीन-चरण 380V 50Hz बिजली की आपूर्ति का उपयोग करते हैं।
पंप सेट 304 स्टेनलेस स्टील का उपयोग करते हैं और साफ पानी और हल्के संक्षारक पानी के लिए अभिप्रेत हैं जो इस सामग्री के साथ संगत है। पंप और सबमर्सिबल मोटर सतह प्राइमिंग के बिना पानी के नीचे काम करते हैं, जिससे जमीन के ऊपर की जगह और संचालन शोर कम होता है। विशिष्ट कार्यों में डीप-वेल एब्स्ट्रैक्शन, औद्योगिक आपूर्ति, कृषि सिंचाई, खदान जल निकासी, टैंक भरना और लंबी दूरी का पानी हस्तांतरण शामिल है।
| मॉडल | रेटेड प्रवाह | रेटेड हेड | मिलान की गई शक्ति | सामग्री | बिजली की आपूर्ति |
|---|---|---|---|---|---|
| 200QJ70-150-45kW | 70 एम³/घंटा | 150 मीटर | 45 किलोवाट | 304 स्टेनलेस स्टील | तीन-चरण 380V/50Hz |
| 200QJ90-150-55kW | 90 एम³/घंटा | 150 मीटर | 55 किलोवाट | 304 स्टेनलेस स्टील | तीन-चरण 380V/50Hz |
| 200QJ115-150-75kW | 115 एम³/घंटा | 150 मीटर | 75 किलोवाट | 304 स्टेनलेस स्टील | तीन-चरण 380V/50Hz |
| 200QJ140-150-90kW | 140 एम³/घंटा | 150 मीटर | 90 किलोवाट | 304 स्टेनलेस स्टील | तीन-चरण 380V/50Hz |
| 250QJ170-150-110kW | 170 एम³/घंटा | 150 मीटर | 110 किलोवाट | 304 स्टेनलेस स्टील | तीन-चरण 380V/50Hz |
| 250QJ230-150-160kW | 230 एम³/घंटा | 150 मीटर | 160 किलोवाट | 304 स्टेनलेस स्टील | तीन-चरण 380V/50Hz |
70 से 230 एम³/घंटा तक के रेटेड प्रवाह विभिन्न अमूर्त मात्राओं, सुविधा मांगों और पाइपलाइन क्षमताओं का समर्थन करते हैं। 150 मीटर का एक सामान्य रेटेड हेड समान दबाव आवश्यकताओं वाली परियोजनाओं के भीतर मॉडल तुलना को सरल बनाता है।
ग्रेड 304 स्टेनलेस स्टील संगत पानी में अच्छा सामान्य संक्षारण प्रतिरोध और यांत्रिक शक्ति प्रदान करता है। तापमान, पीएच, क्लोराइड एकाग्रता, घुलित पदार्थ और अन्य संक्षारक घटकों के मुकाबले उपयुक्तता की जांच की जानी चाहिए।
कई इम्पेलर चरण तरल दबाव को उत्तरोत्तर बढ़ाते हैं, जिससे गहरी लिफ्टिंग, लंबी दूरी का हस्तांतरण और पर्याप्त आउटलेट दबाव की आवश्यकता वाली प्रणालियों का समर्थन होता है। अंतिम ड्यूटी बिंदु को पंप वक्र और सिस्टम वक्र दोनों के मुकाबले सत्यापित किया जाना चाहिए।
सभी छह मॉडल तीन-चरण 380V 50Hz पावर का उपयोग करते हैं। नियंत्रण पैनल, केबल आकार, प्रारंभ विधि और सुरक्षा सेटिंग्स को 45-160 किलोवाट मोटर रेटिंग और साइट विद्युत नेटवर्क की क्षमता से मेल खाना चाहिए।
पंप और मोटर पानी के स्तर के नीचे काम करते हैं, जिससे सतह प्राइमिंग समाप्त हो जाती है और सतह लेआउट सरल हो जाता है। मोटर के चारों ओर निर्दिष्ट जलमग्नता और शीतलन प्रवाह को हमेशा बनाए रखा जाना चाहिए।
लगभग 70 एम³/घंटा की आवश्यकता वाली मध्यम-क्षमता डीप-वेल अमूर्त, सिंचाई और औद्योगिक मेक-अप पानी के कार्यों के लिए उपयुक्त। इसकी कम मिलान की गई शक्ति स्थिर, मध्यम मांग वाली परियोजनाओं के लिए उपयुक्त हो सकती है।
मध्यम जल स्टेशनों, सिंचाई प्रणालियों और कारखाने जल आपूर्ति के लिए 90 एम³/घंटा पर रेटेड। पुष्टि करें कि स्थायी कुएं की उपज इच्छित पंपिंग दर से कम नहीं है।
150 मीटर हेड पर 115 एम³/घंटा के पास के कार्यों के लिए डिज़ाइन किया गया है, जिसमें औद्योगिक आपूर्ति, कच्चे पानी का हस्तांतरण और जल-संरक्षण परियोजनाएं शामिल हैं। इंजीनियरिंग समीक्षा के बाद इसे मुख्य पंप के रूप में या समानांतर व्यवस्था में एक इकाई के रूप में इस्तेमाल किया जा सकता है।
उच्च-क्षमता डीप-वेल लिफ्टिंग, खनन जल प्रणालियों और लंबी पाइपलाइनों के लिए 90 किलोवाट मोटर के साथ 140 एम³/घंटा पर रेटेड। विद्युत डिजाइन को विशेष रूप से प्रारंभ वर्तमान, वोल्टेज ड्रॉप और मोटर सुरक्षा को सत्यापित करना चाहिए।
लगभग 170 एम³/घंटा की आवश्यकता वाली केंद्रीकृत आपूर्ति, कृषि जल परियोजनाओं और बड़े औद्योगिक कार्यों के लिए अभिप्रेत है। ऑर्डर करने से पहले पंप व्यास, बोरहोल क्लीयरेंस, केबल स्पेस और लिफ्टिंग की स्थिति की पुष्टि करें।
इस समूह में उच्चतम-प्रवाह मॉडल 230 एम³/घंटा के पास प्रमुख अमूर्त और हस्तांतरण प्रणालियों के लिए अभिप्रेत है। इसके 160 किलोवाट मोटर के लिए ट्रांसफार्मर क्षमता, प्रारंभ विधि, केबल साइजिंग और सुरक्षा की पूरी समीक्षा की आवश्यकता है।
सबमर्सिबल मोटर शाफ्ट और मल्टीस्टेज इम्पेलर को चलाती है। पानी सेवन के माध्यम से प्रवेश करता है और क्रमिक इम्पेलर और डिफ्यूज़र चरणों से गुजरते हुए दबाव प्राप्त करता है। फिर यह डिस्चार्ज, राइजर पाइप और सतह नेटवर्क के माध्यम से बहता है। चूंकि पूरी इकाई पानी के नीचे काम करती है और आसपास का तरल मोटर शीतलन में योगदान देता है, इसलिए कुएं का वेग, न्यूनतम जलमग्नता और प्रारंभ आवृत्ति निर्माता की आवश्यकताओं का पालन करना चाहिए।
150 मीटर का रेटेड हेड कुल कुएं की गहराई के समान नहीं है। कुल गतिशील हेड में सामान्यतः शामिल होता है:
गणना की गई सिस्टम वक्र की तुलना पंप वक्र से वास्तविक ऑपरेटिंग बिंदु को सत्यापित करने के लिए की जानी चाहिए। केवल कुएं की गहराई या मोटर शक्ति से चयन करने पर अपर्याप्त प्रवाह, अतिरिक्त ऊर्जा खपत, ओवरलोड या अस्थिर संचालन हो सकता है।
ग्रेड 304 कई साफ-पानी और हल्के संक्षारक-पानी के कार्यों के लिए उपयुक्त है, लेकिन यह सार्वभौमिक नहीं है। उच्च क्लोराइड सामग्री, समुद्री जल, मजबूत एसिड या क्षार, उच्च तापमान वाले तरल पदार्थ और अत्यधिक अपघर्षक ठोस वाले पानी के लिए 316, 316L, डुप्लेक्स स्टेनलेस स्टील या किसी अन्य विशेष सामग्री की आवश्यकता हो सकती है। चयन से पहले एक पूर्ण जल विश्लेषण प्रदान करें और लिखित सामग्री की पुष्टि प्राप्त करें।
हाँ। प्रदान किए गए मॉडल डेटा के आधार पर, सभी छह मॉडल में 150 मीटर का रेटेड हेड है, जबकि रेटेड प्रवाह और मिलान की गई शक्ति भिन्न होती है। वास्तविक संचालन प्रवाह और हेड अभी भी पंप वक्र और सिस्टम प्रतिरोध पर निर्भर करते हैं।
यह अकेले मॉडल से नहीं माना जाना चाहिए। मॉडल परिभाषाएं और वास्तविक पंप व्यास भिन्न हो सकते हैं, और केबल, जोड़ों और स्थापना क्लीयरेंस के लिए भी जगह की आवश्यकता होती है। मापा गया बोरहोल व्यास प्रदान करें और स्वीकृत आयामी ड्राइंग की पुष्टि करें।
ग्रेड 304 को आम तौर पर समर्पित इंजीनियरिंग समीक्षा के बिना समुद्री जल के लिए उपयोग नहीं किया जाना चाहिए। क्लोराइड पिटिंग और क्रेविस संक्षारण का कारण बन सकते हैं। 316L, डुप्लेक्स स्टेनलेस स्टील या किसी अन्य समुद्री जल-प्रतिरोधी सामग्री पर विचार करें, और सील, केबल और मोटर निर्माण की समीक्षा करें।
मोटर उपयुक्त है इसकी पुष्टि के बाद ही वीएफडी का मूल्यांकन किया जा सकता है। न्यूनतम आवृत्ति, त्वरण और मंदी, शीतलन वेग, आउटपुट फ़िल्टरिंग और मोटर सुरक्षा को सही ढंग से सेट किया जाना चाहिए। ड्राइव क्षमता और केबल लंबाई पर भी विचार किया जाना चाहिए।
अधिकतम प्रवाह को निरंतर संचालन बिंदु के रूप में उपयोग करने के बजाय आवश्यक ड्यूटी बिंदु और स्वीकृत पंप वक्र से चयन करें। दक्षता, शक्ति मार्जिन और स्थायी कुएं की उपज पर विचार करते हुए चयनित ड्यूटी अनुमत सीमा के भीतर रहनी चाहिए।
लक्ष्य प्रवाह, कुल हेड, बोरहोल डेटा, जल विश्लेषण, पाइपलाइन विवरण, बिजली की स्थिति और स्थापना आवश्यकताओं प्रदान करें। आपूर्तिकर्ता तब तकनीकी प्रस्ताव और कोटेशन जारी करने से पहले मॉडल, सामग्री, मोटर, नियंत्रण और सहायक उपकरण को सत्यापित कर सकता है।
आपकी परियोजना के अनुरूप क्यूजेएच स्टेनलेस स्टील डीप वेल पंप चयन के लिए हमसे संपर्क करें।
यदि आपकी परियोजना को 70-230 एम³/घंटा प्रवाह, 150 मीटर हेड, 304 स्टेनलेस स्टील निर्माण और तीन-चरण 380V 50Hz पावर की आवश्यकता है, तो हमें अपना कुआं, पानी, पाइपलाइन और विद्युत डेटा भेजें। हमारी तकनीकी टीम छह मॉडलों की तुलना कर सकती है, वास्तविक ड्यूटी बिंदु, बोरहोल क्लीयरेंस, प्रारंभ विधि, नियंत्रण सुरक्षा और स्थापना सहायक उपकरण को सत्यापित कर सकती है, फिर प्रदर्शन वक्र, तकनीकी पुष्टि और परियोजना मूल्य निर्धारण प्रदान कर सकती है।
