उत्पाद विवरण

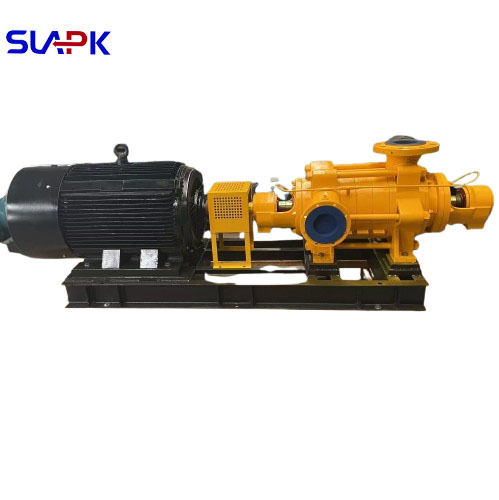

डी प्रकार क्षैतिज बहु-चरण केन्द्रापसारक स्वच्छ जल पंप उच्च सिर औद्योगिक जल आपूर्ति पंप
डी प्रकार क्षैतिज बहु-चरण केन्द्रापसारक स्वच्छ पानी पंप का परिचय:
डी-प्रकार क्षैतिज बहु-चरण केन्द्रापसारक पंप एक एकल-सक्शन, बहु-चरण अनुभागीय केन्द्रापसारक पंप है। यह मुख्य रूप से औद्योगिक और नगरपालिका जल आपूर्ति और जल निकासी में उपयोग किया जाता है,ऊंची इमारतों में दबाव बढ़ाने वाली प्रणालियांउद्यान छिड़काव सिंचाई, अग्नि सुरक्षा दबाव, लंबी दूरी के जल परिवहन, हीटिंग सिस्टम, बाथरूम सुविधाएं,साथ ही ठंडे और गर्म पानी के संचलन को बढ़ाने वाले उपकरण (समर्थन अनुप्रयोग).
इम्पेलर उच्च गुणवत्ता वाले कास्ट आयरन से बना है और इसमें ब्लेड होते हैं। तरल एक तरफ से अक्षीय रूप से इम्पेलर में प्रवेश करता है। इम्पेलर के दोनों तरफ के असमान दबाव के कारण, इम्पेलर में एक ही दबाव होता है।एक अक्षीय बल अनिवार्य रूप से उत्पन्न होता हैयह अक्षीय बल संतुलन डिस्क द्वारा सहन किया जाता है।
सीलिंग रिंग का निर्माण कास्ट आयरन से किया गया है और इसे उच्च दबाव वाले पानी को इनलेट सेक्शन में वापस लीक होने से रोकने के लिए डिज़ाइन किया गया है। यह क्रमशः इनलेट सेगमेंट और मध्य सेगमेंट पर तय किया गया है।
संतुलन डिस्क पहनने के प्रतिरोधी कास्ट आयरन से बना है और डिस्चार्ज सेक्शन और पूंछ कवर के बीच स्थित है। यह संतुलन अंगूठी के साथ मिलकर संतुलन उपकरण बनाता है,जिसका उपयोग अक्षीय बलों का मुकाबला करने के लिए किया जाता है.
झेंगझौ शेनलोंग पंप उद्योग अनुसंधान, विकास में 40 से अधिक वर्षों के अनुभव के साथ, बहु-चरण केन्द्रापसारक पंपों का एक पेशेवर निर्माता है,और बहु-चरण पंपों का उत्पादनकंपनी मजबूत तकनीकी क्षमताओं, प्रचुर उत्पादन अनुभव और व्यापक परीक्षण विधियों के साथ-साथ एक पेशेवर आर एंड डी डिजाइन टीम और उत्पादन तकनीशियनों पर भरोसा करती है।
डी प्रकार क्षैतिज बहु-चरण केन्द्रापसारक स्वच्छ जल पंप आवेदन
डी-प्रकार क्षैतिज बहु-चरण केन्द्रापसारक पंप का अनुप्रयोग दायरा
डी प्रकार के क्षैतिज बहु-चरण केन्द्रापसारक पंप को स्वच्छ पानी या पानी के समान भौतिक और रासायनिक गुणों वाले अन्य माध्यमों के कुशल परिवहन के लिए डिज़ाइन किया गया है।यह -20°C से 80°C के तापमान के दायरे में तरल पदार्थों के लिए उपयुक्त है, जिसमें अघुलनशील ठोस कण होते हैं जिनकी अधिकतम आयतन एकाग्रता 0.1% होती है और कणों का आकार 2 मिमी से अधिक नहीं होता है।
विशिष्ट अनुप्रयोगों में शामिल हैंः
नगरपालिका जल आपूर्ति और जल निकासी
उच्च वृद्धि भवनों के दबाव प्रणाली
बागवानी छिड़काव से सिंचाई
अग्नि सुरक्षा में वृद्धि
लंबी दूरी के जल परिवहन
हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) प्रणाली
औद्योगिक उपकरण समर्थन प्रणाली
डी प्रकार क्षैतिज बहु-चरण केन्द्रापसारक स्वच्छ जल पंप संरचनात्मक विशेषताएं
1पंप डिजाइन और विन्यास
क्षैतिज या ऊर्ध्वाधर चूषण बंदरगाह व्यवस्था के साथ एकल चूषण, बहु-चरण खंडित केन्द्रापसारक पंप संरचना।
पंप शरीर में एक इनलेट सेक्शन, इंटरमीडिएट सेक्शन (स्टेज की संख्या के अनुसार कॉन्फ़िगर किए गए) और एक आउटलेट सेक्शन होते हैं, जो सभी टेन्शन बोल्ट से जुड़े होते हैं।
पंप के दोनों छोरों पर लेयरिंग होसिंग लगाए जाते हैं और आवश्यक सिर के आधार पर इम्पेलर चरणों की संख्या का चयन किया जाता है।
2. रोटर विधानसभा
घूमने वाले घटकों में एक सटीक मशीनीकृत पंप शाफ्ट, इम्पेलर, शाफ्ट आस्तीन और एक संतुलन डिस्क शामिल हैं। इम्पेलर की संख्या पंप चरणों की संख्या से मेल खाती है।
सभी घटकों को कुंजी और लॉक नट्स के माध्यम से शाफ्ट पर सुरक्षित रूप से तय किया जाता है, जिससे रोटर संरचना की कठोरता और अखंडता सुनिश्चित होती है।
3असर और अक्षीय बल प्रबंधन
रोटर को रोलिंग लेयरिंग या स्लीव लेयरिंग (मॉडल के आधार पर) द्वारा समर्थित किया जाता है, जिसमें लेयरिंग अक्षीय भार के अधीन नहीं होते हैं।
अक्षीय जोर को एक टिकाऊ संतुलन डिस्क प्रणाली द्वारा प्रतिस्थापित किया जाता है। संतुलन डिस्क की स्थिति की वास्तविक समय की निगरानी के लिए पंप के अंत में एक दृश्य पहनने वाला संकेतक स्थापित किया जाता है।
डी प्रकार के क्षैतिज बहुस्तरीय केन्द्रापसारक स्वच्छ जल पंप मापदंड:
(यह नियमित रूप से Shenlong पंप कारखाने में पनडुब्बी पंप प्रकार है, उच्च तापमान और 380v / 440v / 480v / 600v / 660v, आदि। कृपया कृपया पनडुब्बी पंप प्रकार आप में रुचि रखते हैं चुनें) ।
| चरण |
प्रवाह |
सिर |
गति |
शक्ति |
आउटलेट व्यास |
| m3/h |
l/s |
m |
r/min |
क्वि |
मिमी |
| 12 |
3.7
6.3
7.5
|
1.03
1.75
2.08
|
306
300
294
|
2950 |
15 |
40 |
| 10 |
7.5
12.5
15
|
2.08
3.47
4.17
|
282
250
230
|
2950 |
18.5 |
40 |
| 5 |
15
25
30
|
4.17
6.94
8.33
|
170
150
138
|
2950 |
22 |
65 |
| 9 |
15
25
28
|
4.16
6.94
7.78
|
463.5
450
432
|
2950 |
75
|
65 |
| 4 |
30
46
55
|
8.33
12.8
15.3
|
222
200
184
|
2950 |
45 |
80 |
| 11 |
60
46
55
|
8.33
12.8
15.3
|
610.5
550
506
|
2950 |
132 |
80 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
255
225
195
|
2950 |
90 |
100 |
| 9 |
55
85
100
|
15.3
23.6
27.8
|
459
405
351
|
2950 |
160 |
100 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
370
335
305
|
2950 |
132 |
150 |
| 4 |
100
155
185
|
27.8
43
51.4
|
304
268
236
|
2950 |
185 |
150 |
| 6 |
185
280
335
|
51.4
77.8
93.1
|
282
258
228
|
1480 |
315 |
200 |
| 7 |
185
280
335
|
51.4
77.8
93.1
|
408
390
372
|
1480 |
500 |
200 |
| 3 |
280
360
410
|
77.8
100
113.8
|
304.2
285
270.9
|
1480 |
450 |
250 |
| 2 |
550
720
850
|
152.8
200
236.1
|
134.2
120
106.8
|
1480 |
355 |
300 |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: डी प्रकार के पंपों के लिए सीलिंग के क्या तरीके हैं?
एः यांत्रिक सीलः उच्च तापमान, उच्च दबाव या उच्च परिशुद्धता सील आवश्यकताओं के लिए उपयुक्त (जैसे रासायनिक और दवा उद्योगों में) ।
पैकिंग सीलः कम लागत, नियमित परिस्थितियों के लिए उपयुक्त।
प्रश्न: क्या डी-टाइप पंप के इनपुट और आउटपुट दिशाओं को अनुकूलित किया जा सकता है?
उत्तर: हाँ, डी-प्रकार के पंप (क्षैतिज या ऊर्ध्वाधर) के इनपुट और आउटपुट दिशाओं को आपकी वास्तविक स्थापना आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
प्रश्न: सही प्रकार का पंप कैसे चुनें?
A: अपनी कार्य परिस्थितियों, मध्यम, वोल्टेज प्रदान करें, और हमारे इंजीनियर आपके लिए सबसे उपयुक्त पंप की सिफारिश करेंगे। हमारा ईमेल है enquiry02@apkpump.com, हमारा व्हाट्सएप है +86 17537187726.यदि आपके पास कोई उत्पाद आवश्यकताएं हैं, तो कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
