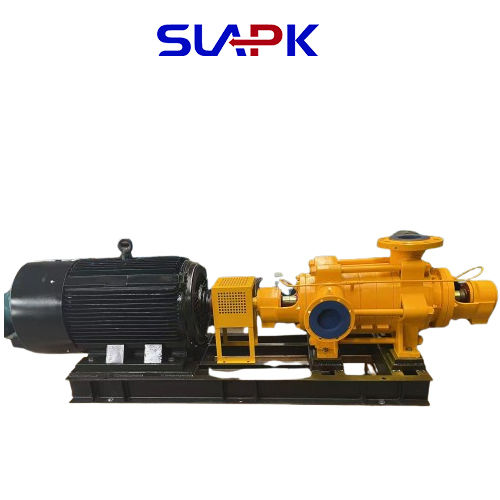

डी-प्रकार का पंप क्षैतिज बहु-चरण केन्द्राभिमुख पंप उच्च-स्तरीय जल आपूर्ति औद्योगिक और खनन जल निकासी

उत्पाद विवरण

डी प्रकार क्षैतिज बहु-चरण केन्द्रापसारक स्वच्छ जल पंप उच्च सिर औद्योगिक जल आपूर्ति पंप

डी प्रकार का पंप क्षैतिज बहु-चरण केन्द्रापसारक पंपपरिचय देना:

डी-प्रकार क्षैतिज बहुस्तरीय केन्द्रापसारक पंप एक विशेष समाधान है जिसे विशेष रूप से उच्च दबाव वाले जल आपूर्ति और खनन जल निकासी के लिए डिज़ाइन किया गया है।यह उच्च शक्ति वाले लचीले लोहे/स्टेनलेस स्टील से बना है, और संक्षारण प्रतिरोध, न्यूनतम रिसाव और लंबे सेवा जीवन सुनिश्चित करने के लिए सटीक-कास्ट इम्पेलर और यांत्रिक सील है।एक प्रवाह रेंज को कवर करने के लिए 10 500 m3/h और एक अधिकतम सिर के साथ 1500 मीटर तक, यह मांग वाले अनुप्रयोगों के लिए उपयुक्त है जैसे खदान जल निकासी, नगरपालिका जल आपूर्ति, औद्योगिक परिसंचरण प्रणाली, और बिजली संयंत्रों में बॉयलर फ़ीड वाटर।

डी-प्रकार के बहु-चरण केन्द्रापसारक पंप एक क्षैतिज एकल-सक्शन बहु-चरण खंडित केन्द्रापसारक पंप है।यह कई इम्पेलरों और डिफ्यूज़रों के श्रृंखला डिजाइन के माध्यम से तरल को क्रमिक रूप से दबाव में लाकर उच्च दबाव वितरण प्राप्त करता हैइसका मूल सिद्धांत केन्द्रापसारक बल की क्रिया पर आधारित है, जिसकी विशिष्ट प्रक्रिया इस प्रकार है:

संरचनात्मक संरचनाः

आवेगकः श्रृंखला में कई चरण, प्रत्येक चरण का आवेग एक शाफ्ट के माध्यम से जुड़ा हुआ है, घूर्णन के दौरान केन्द्रापसारक बल उत्पन्न करता है।

डिफ्यूज़र: इम्पेलर के आउटलेट पर स्थित है, जिसका उपयोग तरल प्रवाह को अगले इम्पेलर तक निर्देशित करने और गतिज ऊर्जा का एक हिस्सा पुनः प्राप्त करने के लिए किया जाता है, इसे दबाव ऊर्जा में परिवर्तित करता है।

इनलेट सेक्शन, मध्य सेक्शन, आउटलेट सेक्शनः चरणों की संख्या के आसान रखरखाव और समायोजन के लिए खंडित संरचना।

शाफ्ट सीलः रिसाव को रोकने के लिए यांत्रिक सील या नरम पैकिंग सील।

संतुलन उपकरण: अक्षीय बल को ऑफसेट करने के लिए संतुलन डिस्क या स्व-संतुलन संरचना (कुछ मॉडलों में) ।

डी-प्रकार के पंप के कार्य सिद्धांत में मुख्य रूप से चार चरण शामिल हैंः स्टार्ट-अप चरण, ऑपरेटिंग चरण, प्रेशराइजेशन चरण और आउटपुट चरण।

स्टार्टअप चरणः यह सुनिश्चित करना आवश्यक है कि पंप के आवरण और सक्शन पाइप पूरी तरह से पानी से भरे हों। फिर मोटर शुरू किया जाता है, जिससे पंप शाफ्ट घूमता है,उच्च गति घूर्णन गति में impeller और पानी ड्राइविंग.

कार्य चरण: जब इम्पेलर पंप कक्ष के अंदर एक मजबूत केन्द्रापसारक बल उत्पन्न करता है,रोलर के अंदर तरल centrifugal बल की कार्रवाई के तहत ब्लेड के बीच प्रवाह मार्गों के साथ रोलर की परिधि की ओर फेंक दिया जाता हैइस प्रक्रिया के दौरान द्रव का दबाव और वेग दोनों बढ़ते हैं।

दबाववर्धक चरणः बाहर निकाले गए तरल पदार्थ को अगले इम्पेलर में निर्देशित किया जाता है, जहां यह प्रगतिशील दबाववर्धक होता है, जिससे तरल पदार्थ का दबाव लगातार बढ़ता है।

आउटपुट चरणः अंत में, बहु-चरण केन्द्रापसारक क्रिया से गुजरने के बाद, तरल का दबाव और वेग काफी बढ़ जाता है।फिर इसे आउटलेट की ओर निर्देशित किया जाता है और अंततः पंप के डिस्चार्ज पोर्ट से डिस्चार्ज किया जाता है.

डी प्रकार के पंप क्षैतिज बहु-चरण केन्द्रापसारक पंप प्रदर्शन मापदंड (ग्राहक की आवश्यकताओं के अनुसार अनुकूलन योग्य):

प्रवाह सीमाः 10 ~ 500 m3/h

हेड रेंजः 100 ~ 1500 मीटर

पावर रेंजः 15 kW ~ 450 kW

चरणों की संख्याः 2 ~ 10 चरण (प्रचालन स्थितियों के अनुसार अनुकूलन योग्य)

इनलेट व्यासः 50 मिमी ~ 300 मिमी

निर्वहन दबावः 15 एमपीए तक

सुरक्षा वर्गः IP54 / IP55

इन्सुलेशन वर्गः वर्ग F

डी प्रकार का पंप क्षैतिज बहु-चरण केन्द्रापसारक पंपमुख्य लाभ:

उच्च दक्षता और ऊर्जा की बचत

उन्नत हाइड्रोलिक डिजाइन को अपनाता है, उच्च दक्षता और कम ऊर्जा की खपत प्रदान करता है, जिससे परिचालन लागत में काफी कमी आती है।

कॉम्पैक्ट संरचना और सुविधाजनक रखरखाव

छोटे पदचिह्न के साथ अच्छी तरह से एकीकृत संरचना, आसान रखरखाव, और पहनने वाले भागों के त्वरित प्रतिस्थापन के लिए समर्थन, रखरखाव समय की बचत।

उच्च गुणवत्ता वाली सामग्री जो जंग और पहनने के प्रतिरोधी है

प्रमुख घटक उच्च शक्ति वाले कास्ट आयरन, स्टेनलेस स्टील या पहनने के प्रतिरोधी मिश्र धातुओं से बने होते हैं, जो जटिल जल गुणों और कठोर कार्य परिस्थितियों के अनुकूल होने में सक्षम होते हैं।

स्थिर संचालन, सुरक्षित और विश्वसनीय

उच्च गतिशील संतुलन सटीकता, न्यूनतम कंपन, कम शोर, लंबे समय तक समस्या मुक्त निरंतर संचालन सुनिश्चित करता है।


अनुप्रयोगों की विस्तृत श्रृंखला

स्वच्छ पानी या शुद्ध पानी के समान भौतिक और रासायनिक गुणों वाले तरल पदार्थों के परिवहन के लिए उपयुक्त, तापमान ≤ 80°C;विशेष रूप से उच्च डिस्चार्ज दबाव की आवश्यकता अनुप्रयोगों के लिए उपयुक्त.

डी प्रकार के पंप क्षैतिज बहु-चरण केन्द्रापसारक पंप पैरामीटरः

(यह नियमित रूप से Shenlong पंप कारखाने में पनडुब्बी पंप प्रकार है, उच्च तापमान और 380v / 440v / 480v / 600v / 660v, आदि। कृपया कृपया पनडुब्बी पंप प्रकार आप में रुचि रखते हैं चुनें) ।

प्रश्न: हमसे संपर्क कैसे करें?
A:हमारे पास एक पेशेवर तकनीकी टीम है जो आपकी विशिष्ट कार्य परिस्थितियों के आधार पर सबसे उपयुक्त फव्वारा पंप उत्पाद समाधानों की सिफारिश और प्रदान कर सकती है।
हमारा ईमेल है enquiry02@apkpump.com, हमारा व्हाट्सएप है +86 17537187726. आपकी पूछताछ के लिए धन्यवाद!
