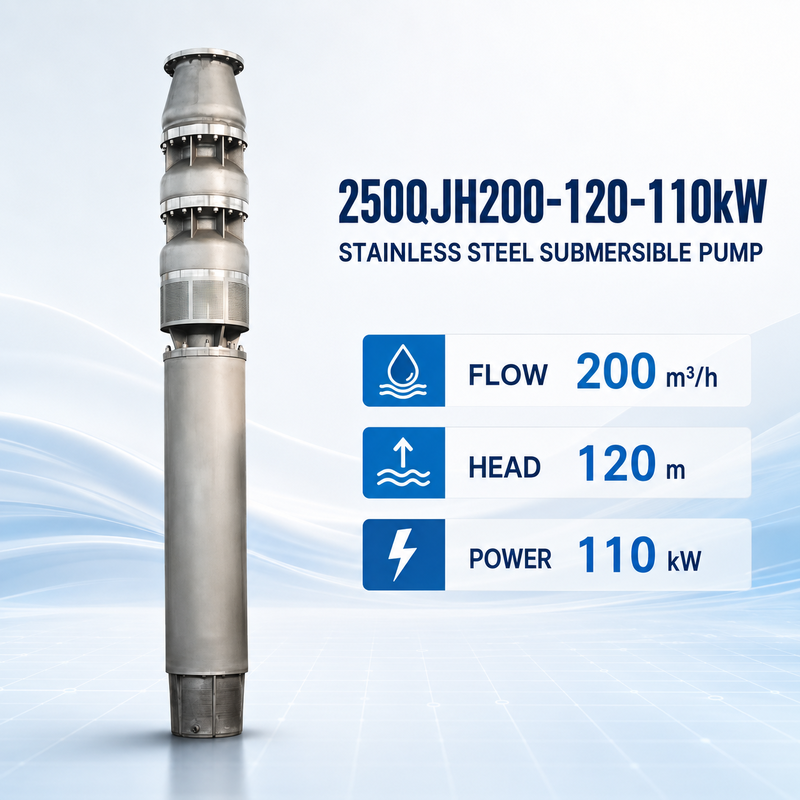

250QJH200-120-110kW उच्च सिर पानी हस्तांतरण के लिए स्टेनलेस स्टील पनडुब्बी पंप
द250QJH200-120-110kW स्टेनलेस स्टील डुबकी पंपएक बहु-चरण पंप है जो पानी के हस्तांतरण प्रणालियों के लिए डिज़ाइन किया गया है जिसके लिए एक नामित प्रवाह की आवश्यकता होती है200 मी3/घंटाऔर एक रेटेड सिर120 मीटर. द्वारा संचालित110 किलोवाट की पनडुब्बी मोटर, यह गहरे कुएं जल आपूर्ति, जलाशय हस्तांतरण, औद्योगिक जल प्रणालियों, नगरपालिका परियोजनाओं और अन्य अनुप्रयोगों के लिए उपयुक्त है जहां उच्च प्रवाह और उच्च डिस्चार्ज दबाव की आवश्यकता होती है।
इसकी स्टेनलेस स्टील की संरचना पारंपरिक कास्ट आयरन पंपों की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करती है। अंतिम स्टेनलेस स्टील ग्रेड, मोटर वोल्टेज,केबल लंबाई और नियंत्रण विधि तरल संरचना और परियोजना की स्थिति के अनुसार कॉन्फ़िगर किया जा सकता है.
तकनीकी विनिर्देश
| विनिर्देश | विवरण |
|---|
| उत्पाद मॉडल | 250QJH200-120-110kW |
| पंप का प्रकार | मल्टीस्टेज स्टेनलेस स्टील डुबकी पंप |
| नामित प्रवाह | 200 मी3/घंटा |
| नामित सिर | 120 मीटर |
| मोटर शक्ति | 110 किलोवाट |
| स्थापना | ऊर्ध्वाधर जलमग्न संयंत्र |
| विद्युत आपूर्ति | तीन चरण, परियोजना वोल्टेज और आवृत्ति के अनुसार विन्यस्त |
| पंप सामग्री | स्टेनलेस स्टील |
| मोटर प्रकार | पानी से भरा पनडुब्बी मोटर |
| कार्य करने की विधि | साइट की स्थितियों के आधार पर निरंतर या अंतराल पर संचालन |
| अनुकूलन | सामग्री, वोल्टेज, आवृत्ति, केबल और नियंत्रण कक्ष |
आदेश की पुष्टि करने से पहले पंप प्रदर्शन वक्र और वास्तविक सिस्टम प्रतिरोध के आधार पर नामित संचालन बिंदु की पुष्टि की जानी चाहिए।
उच्च-हेड पंपिंग के लिए बहु-चरण डिजाइन
250QJH200-120-110kW 120 मीटर के नामित सिर के लिए आवश्यक दबाव उत्पन्न करने के लिए कई इम्पेलर चरणों का उपयोग करता है।यह संरचना उन परियोजनाओं के लिए उपयुक्त है जहां पानी को एक महत्वपूर्ण ऊर्ध्वाधर दूरी पर या एक लंबी डिस्चार्ज पाइपलाइन के माध्यम से स्थानांतरित किया जाना चाहिए.
वास्तविक कुल गतिशील सिर में निम्नलिखित शामिल होना चाहिए:
- जल स्तरों के बीच ऊर्ध्वाधर अंतर
- डिस्चार्ज पाइप घर्षण
- वाल्व, कोहनी और फिटिंग से होने वाले नुकसान
- निर्वहन बिंदु पर आवश्यक दबाव
- परिचालन जल स्तर में परिवर्तन
केवल ऊर्ध्वाधर ऊंचाई के अनुसार पंप का चयन करने से अपर्याप्त प्रवाह या अत्यधिक मोटर भार हो सकता है।
स्टेनलेस स्टील सामग्री विकल्प
पंप को पानी की गुणवत्ता और संक्षारण स्थितियों के अनुसार विभिन्न स्टेनलेस स्टील सामग्री के साथ कॉन्फ़िगर किया जा सकता है। उपलब्ध सामग्री विकल्पों में शामिल हो सकते हैंः
- सामान्य स्वच्छ जल अनुप्रयोगों के लिए SS304
- SS316 या SS316L बेहतर संक्षारण प्रतिरोध के लिए
- अधिक मांग वाले क्लोराइड वातावरण के लिए डुप्लेक्स 2205
- सुपर डुप्लेक्स 2507 गंभीर समुद्री या उच्च क्लोराइड स्थितियों के लिए
सही सामग्री का चयन वास्तविक तरल डेटा का उपयोग करके किया जाना चाहिए, जिसमें क्लोराइड सांद्रता, पीएच, तापमान, भंग ठोस पदार्थ और अपेक्षित संचालन समय शामिल हैं।"स्टेनलेस स्टील" को स्वचालित रूप से हर समुद्री जल या रासायनिक अनुप्रयोग के लिए उपयुक्त नहीं समझा जाना चाहिए.
पानी से भरा पनडुब्बी इंजन
पंप एक द्वारा संचालित हैपानी से भरा पनडुब्बी मोटरऑपरेशन से पहले, मोटर को स्थापना निर्देशों के अनुसार स्वच्छ पानी से भरा जाना चाहिए।
ऑपरेशन के दौरान मोटर को उचित रूप से डूबा रहना चाहिए ताकि आसपास के पानी को ठंडा करने में मदद मिल सके। क्षैतिज स्थापना या बड़े जलाशय में स्थापना के लिए,एक शीतलन जैकेट मोटर आवास के चारों ओर पर्याप्त पानी के प्रवाह को बनाए रखने के लिए आवश्यक हो सकता है.
वोल्टेज, आवृत्ति, स्टार्टिंग विधि और केबल के आकार को स्थानीय विद्युत आपूर्ति और स्थापना दूरी के अनुसार पुष्टि की जानी चाहिए।
विशिष्ट अनुप्रयोग
250QJH200-120-110kW पंप का मूल्यांकन निम्नलिखित के लिए किया जा सकता हैः
- गहरे कुएं में पानी निकालना
- औद्योगिक जल हस्तांतरण
- नगरपालिका जल आपूर्ति प्रणाली
- कृषि सिंचाई
- जलाशय और झील के पानी का स्थानांतरण
- कच्चे पानी के सेवन के लिए परियोजनाएं
- खदान जल आपूर्ति और जल निकासी
- जल उपचार सुविधाएँ
- शीतलन-जल परिसंचरण
- उपयुक्त सामग्री का चयन करते समय समुद्री जल का सेवन
अंतिम उपयुक्तता तरल पदार्थ, जल स्तर, स्थापना संरचना और प्रणाली प्रतिरोध पर निर्भर करती है।
स्थापना की आवश्यकताएं
पंप को सामान्यतः ऊर्ध्वाधर स्थापित किया जाता है और यह पूरी तरह से डूबकर काम करता है। स्थापना से पहले, कुएं के व्यास, जल स्तर, पंप की लंबाई, आउटलेट कनेक्शन और उठाने की व्यवस्था की जांच की जानी चाहिए।
पंप को निम्नलिखित परिस्थितियों में काम नहीं करना चाहिएः
- आवश्यक न्यूनतम डुबकी से नीचे पानी का स्तर
- अवरुद्ध या प्रतिबंधित प्रवेश
- गलत चरण अनुक्रम
- अनुमत सीमा से बाहर वोल्टेज
- एक बंद डिस्चार्ज वाल्व के खिलाफ संचालन
- चयनित सामग्री के साथ असंगत तरल परिस्थितियाँ
परियोजना के डिजाइन के अनुसार गैर-वापसी वाल्व, दबाव निगरानी, सूखी रन सुरक्षा, अधिभार सुरक्षा और चरण सुरक्षा पर विचार किया जाना चाहिए।
पंप चयन की जानकारी
यह सत्यापित करने के लिए कि क्या 250QJH200-120-110kW उपयुक्त है, कृपया निम्नलिखित प्रदान करेंः
- आवश्यक प्रवाह m3/h में
- आवश्यक कुल गतिशील सिर
- तरल प्रकार और जल विश्लेषण
- कुएं का व्यास या स्थापना के आयाम
- स्थिर और गतिशील जल स्तर
- पाइप का व्यास और पाइपलाइन की कुल लंबाई
- वोल्टेज, आवृत्ति और चरण
- आवश्यक स्टेनलेस स्टील ग्रेड
- केबल की लंबाई
- दैनिक संचालन समय
- नियंत्रण कक्ष की आवश्यकताएँ
गुणवत्ता निरीक्षण और परीक्षण
वितरण से पहले पंप विन्यास की पुष्टि आदेश आवश्यकताओं के खिलाफ जाँच की जानी चाहिए। निरीक्षण में पंप मॉडल, मोटर रेटिंग, वोल्टेज, आवृत्ति, केबल,सामग्री और आपूर्ति की गई सहायक सामग्री.
प्रदर्शन और विद्युत परीक्षण को सहमत तकनीकी आवश्यकताओं के अनुसार किया जा सकता है। उत्पादन से पहले परियोजना-विशिष्ट परीक्षण मूल्यों और दस्तावेजों की पुष्टि की जानी चाहिए।
अक्सर पूछे जाने वाले प्रश्न
250QJH200-120-110kW पंप के नाममात्र मापदंड क्या हैं?
नामित संचालन बिंदु 200 m3/h प्रवाह और 120 m सिर है, जिसमें 110 kW का डुबकीदार मोटर है।
क्या यह पंप समुद्री जल के लिए उपयुक्त है?
यह उपयुक्त हो सकता है जब सही स्टेनलेस स्टील ग्रेड का चयन किया जाता है। समुद्री जल परियोजनाओं के लिए क्लोराइड एकाग्रता, तापमान और संचालन की स्थिति का मूल्यांकन करना आवश्यक है।डुप्लेक्स 2205 या सुपर डुप्लेक्स 2507 पर विचार किया जा सकता है पानी के विश्लेषण के अनुसार.
क्या वोल्टेज और आवृत्ति को अनुकूलित किया जा सकता है?
हाँ. विद्युत विन्यास परियोजना बिजली की आपूर्ति के अनुसार चुना जा सकता है. आवश्यक वोल्टेज, आवृत्ति और चरण उत्पादन से पहले पुष्टि की जानी चाहिए.
पंप क्षैतिज रूप से स्थापित किया जा सकता है?
क्षैतिज स्थापना की अलग से समीक्षा की जानी चाहिए। मोटर शीतलन बनाए रखने और यांत्रिक तनाव को रोकने के लिए एक शीतलन जैकेट और उपयुक्त समर्थन संरचना की आवश्यकता हो सकती है।
उद्धरण के लिए किस जानकारी की आवश्यकता है?
कृपया आवश्यक प्रवाह, कुल सिर, तरल पदार्थ का प्रकार, स्थापना गहराई, पाइपलाइन जानकारी, वोल्टेज, आवृत्ति, सामग्री की आवश्यकता और केबल की लंबाई प्रदान करें।
