उत्पत्ति के प्लेस:
हेनान, चीन
ब्रांड नाम:
SLAPK
प्रमाणन:
ISO9001;ISO4001;ISO18001;CE,BV; TUV; SABER
मॉडल संख्या:
QJH
वीडियो
वीडियो

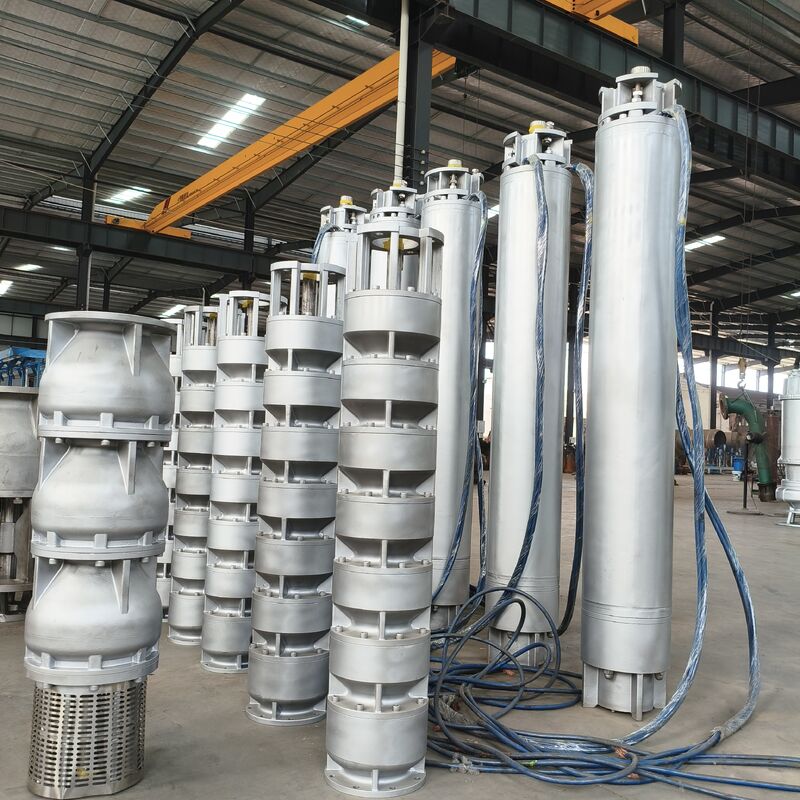

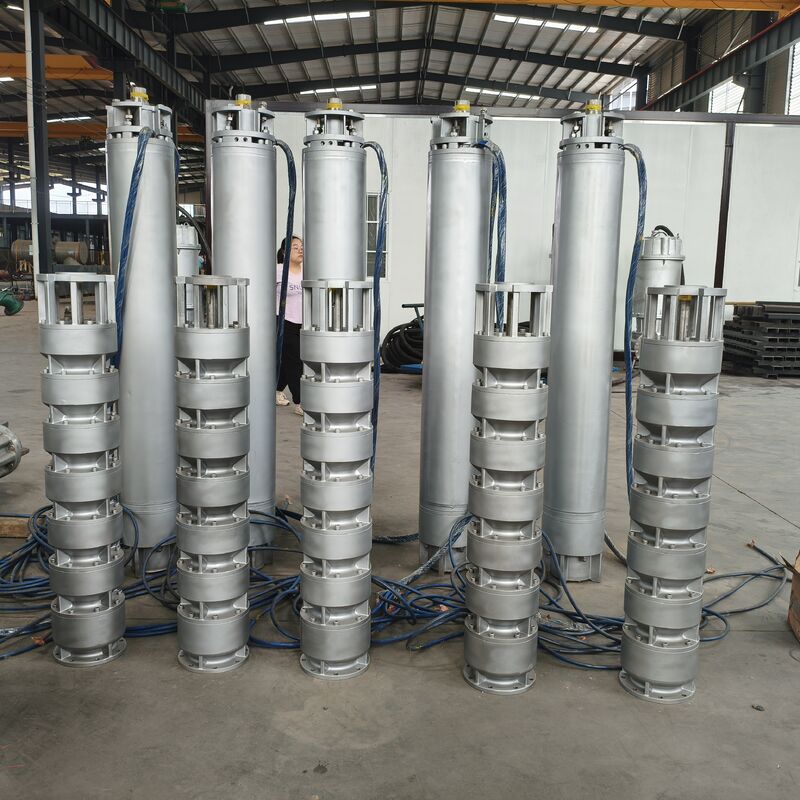

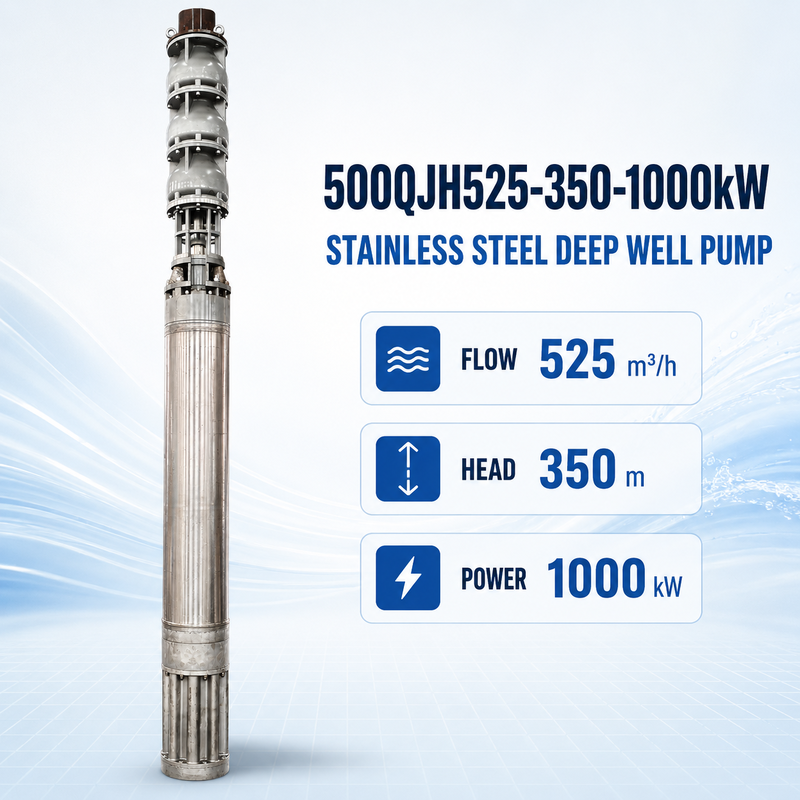

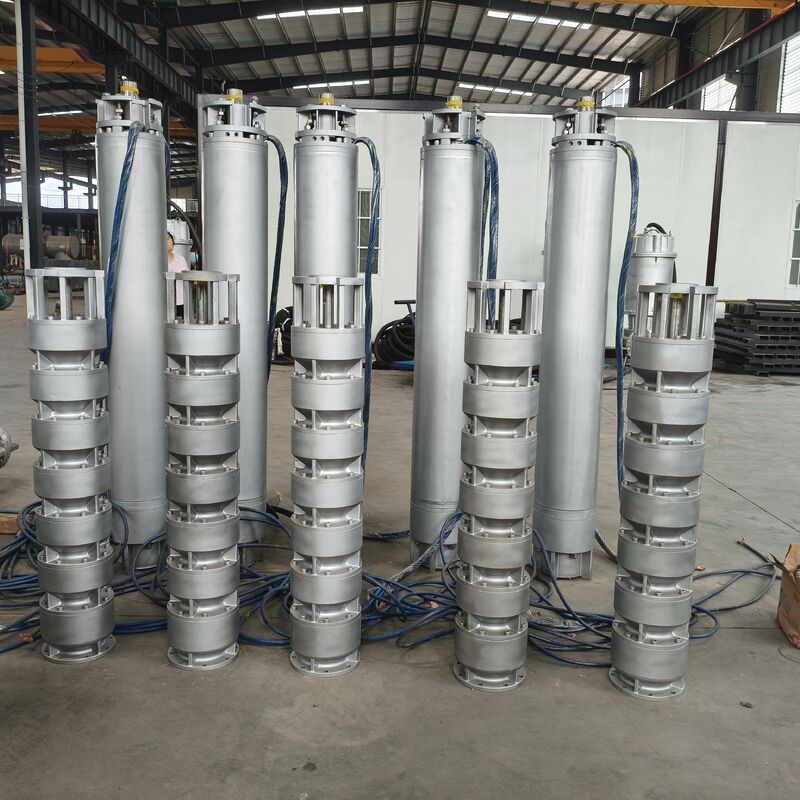

द500QJH525-350-1000kW स्टेनलेस स्टील गहरे कुएं पंपएक उच्च शक्ति बहु-चरण पनडुब्बी पंप है जो परियोजनाओं के लिए डिज़ाइन किया गया है जिसमें एक नामित प्रवाह की आवश्यकता होती है525 m3/hऔर एक रेटेड सिर350 मीटर.
एक द्वारा संचालित1000 किलोवाट का पानी से भरा डुबकीदार मोटर, इस पंप का मूल्यांकन बड़े पैमाने पर औद्योगिक जल आपूर्ति, गहरे भूजल निष्कर्षण, खदान जल प्रणाली, नगरपालिका अवसंरचना और उच्च ऊंचाई पर जल हस्तांतरण के लिए किया जा सकता है।
स्टेनलेस स्टील ग्रेड, मोटर वोल्टेज, आवृत्ति, केबल विनिर्देश और स्टार्टिंग विधि का चयन पानी के विश्लेषण, विद्युत ग्रिड और स्थापना की स्थिति के अनुसार किया जाना चाहिए।
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | 500QJH525-350-1000 किलोवाट |
| उत्पाद का प्रकार | स्टेनलेस स्टील के गहरे कुएं डुबकी पंप |
| पंप संरचना | ऊर्ध्वाधर बहुस्तरीय केन्द्रापसारक पंप |
| नामित प्रवाह | 525 m3/h |
| नामित सिर | 350 मीटर |
| मोटर शक्ति | 1000 किलोवाट |
| मोटर प्रकार | पानी से भरा पनडुब्बी मोटर |
| विद्युत आपूर्ति | तीन चरण |
| स्थापना | ऊर्ध्वाधर जलमग्न संयंत्र |
| पंप सामग्री | स्टेनलेस स्टील |
नामित प्रवाह और सिर निर्दिष्ट संचालन बिंदु का वर्णन करते हैं। वास्तविक प्रदर्शन गतिशील जल स्तर, पाइप व्यास, पाइपलाइन लंबाई, ऊंचाई अंतर और हाइड्रोलिक नुकसान पर निर्भर करता है।
500QJH525-350-1000kW 350 मीटर के नामित सिर के लिए आवश्यक दबाव उत्पन्न करने के लिए कई इम्पेलर चरणों का उपयोग करता है।
इस प्रकार के उच्च शक्ति परियोजना के लिए, पंप सिर को केवल कुएं की गहराई के आधार पर नहीं चुना जाना चाहिए। कुल गतिशील सिर में शामिल होना चाहिएः
अत्यधिक सिर का चयन करने से बिजली की खपत बढ़ सकती है और पंप को इसकी अनुशंसित सीमा से बाहर काम करने का कारण बन सकता है। अपर्याप्त सिर सिस्टम को आवश्यक प्रवाह तक पहुंचने से रोक सकता है।इसलिए उत्पादन से पहले एक पूर्ण हाइड्रोलिक गणना पूरी की जानी चाहिए.
पंप को पंप किए जाने वाले तरल पदार्थ के अनुसार विभिन्न प्रकार के स्टेनलेस स्टील का उपयोग करके निर्मित किया जा सकता है।
SS304 को सीमित क्लोराइड सामग्री और हल्के संक्षारण स्थितियों के साथ सामान्य स्वच्छ जल अनुप्रयोगों के लिए विचार किया जा सकता है।
SS316 और SS316L औद्योगिक जल, हल्के खारा पानी और कुछ संक्षारक वातावरण के लिए बेहतर संक्षारण प्रतिरोध प्रदान करते हैं।वास्तविक क्लोराइड एकाग्रता और तापमान का मूल्यांकन अभी भी किया जाना है.
डुप्लेक्स 2205 उच्च यांत्रिक शक्ति और क्लोराइड से संबंधित संक्षारण के लिए बेहतर प्रतिरोध प्रदान करता है। यह मांग वाले औद्योगिक और तटीय जल परियोजनाओं के लिए मूल्यांकन किया जा सकता है।
सुपर डुप्लेक्स 2507 कठोर समुद्री वातावरण, उच्च क्लोराइड पानी और अपतटीय अनुप्रयोगों के लिए विचार किया जा सकता है।
अंतिम सामग्री का निर्धारण निम्नलिखित का उपयोग करके किया जाना चाहिए:
"स्टेनलेस स्टील पंप" का अर्थ यह नहीं है कि हर स्टेनलेस स्टील ग्रेड समुद्री जल के लिए उपयुक्त है।
पंप 1000 किलोवाट की पानी से भरी पनडुब्बी मोटर द्वारा संचालित होता है। मोटर के अंदर स्वच्छ पानी ठंडा और असर स्नेहन का समर्थन करता है।
चालू करने से पहले ऑपरेशन निर्देशों के अनुसार मोटर भरने की स्थिति की जांच की जानी चाहिए। ऑपरेशन के दौरान मोटर को बाहरी शीतलन बनाए रखने के लिए पर्याप्त रूप से डूबना चाहिए.
विद्युत विन्यास की पुष्टि निम्नलिखित के अनुसार की जानी चाहिएः
चूंकि यह एक उच्च-शक्ति वाली मोटर है, इसलिए स्टार्टिंग सिस्टम और विद्युत सुरक्षा को पूर्ण पंपिंग प्रणाली के हिस्से के रूप में डिजाइन किया जाना चाहिए। वोल्टेज को मॉडल नंबर से नहीं माना जाना चाहिए।
500QJH525-350-1000kW स्टेनलेस स्टील कुएं पंप का मूल्यांकन निम्न के लिए किया जा सकता हैः
अंतिम उपयुक्तता तरल पदार्थ, स्थापना संरचना, आवश्यक संचालन बिंदु और विद्युत स्थितियों पर निर्भर करती है।
पंप को सामान्यतः ऊर्ध्वाधर स्थापित किया जाता है और पूरी तरह से डूबा हुआ काम करता है। निर्माण और स्थापना से पहले निम्नलिखित जानकारी की पुष्टि की जानी चाहिएः
स्थापना संरचना को पूरे पंप सेट, डिस्चार्ज पाइप, केबल और पानी के स्तंभ के वजन का समर्थन करना चाहिए।
उच्च शक्ति वाले पंप के लिए, परियोजना स्थल पर उपकरण पहुंचने से पहले उठाने के बिंदुओं, कनेक्शन घटकों और स्थापना प्रक्रियाओं की समीक्षा की जानी चाहिए।
नियंत्रण प्रणाली को मोटर शक्ति और स्थानीय विद्युत नेटवर्क के अनुसार विन्यस्त किया जाना चाहिए। परियोजना के आधार पर, प्रणाली के लिए निम्नलिखित आवश्यकता हो सकती हैः
चर आवृत्ति ड्राइव को केवल मोटर संगतता, शीतलन स्थितियों और अनुमत परिचालन गति सीमा की पुष्टि के बाद ही चुना जाना चाहिए।
यह सत्यापित करने के लिए कि क्या 500QJH525-350-1000kW उपयुक्त है, कृपया निम्नलिखित प्रदान करेंः
डिलीवरी से पहले पंप कॉन्फ़िगरेशन को पुष्ट तकनीकी समझौते के अनुसार जांचना चाहिए। निरीक्षण में निम्नलिखित शामिल हो सकते हैंः
उत्पादन से पहले प्रदर्शन परीक्षण और परियोजना दस्तावेज पर सहमति होनी चाहिए।वास्तविक परीक्षण मानों को सामान्य बयानों जैसे "उच्च दक्षता" या "स्थिर प्रदर्शन" के साथ बदलने के बजाय दर्ज किया जाना चाहिए. "
