200QJH150-150-110kW स्टेनलेस स्टील गहरे कुएं पंप गहरे कुओं और इंजीनियरिंग जल प्रणालियों के लिए उच्च प्रवाह, उच्च सिर पंपिंग

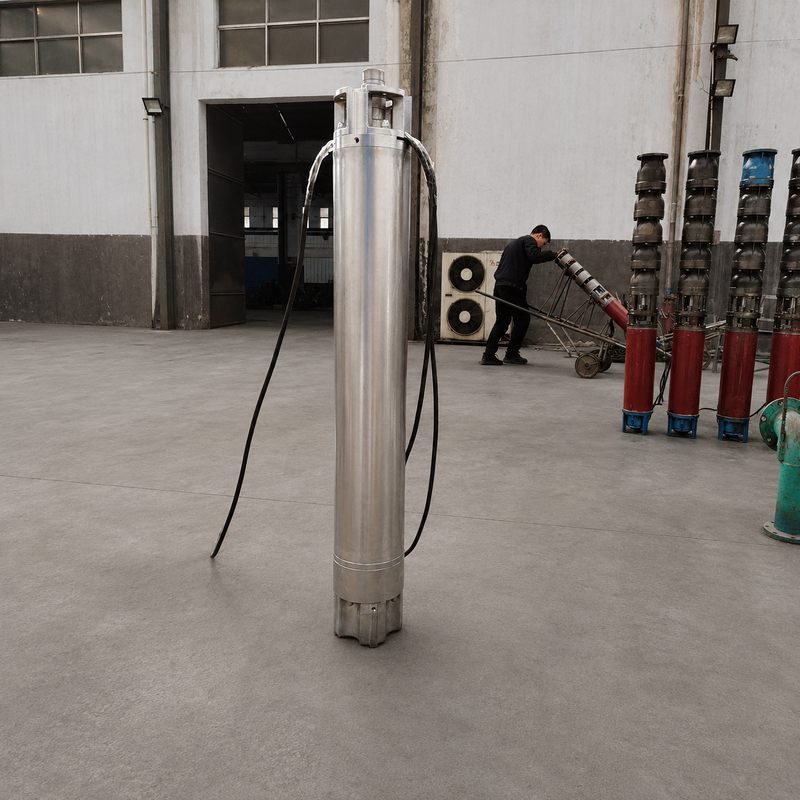

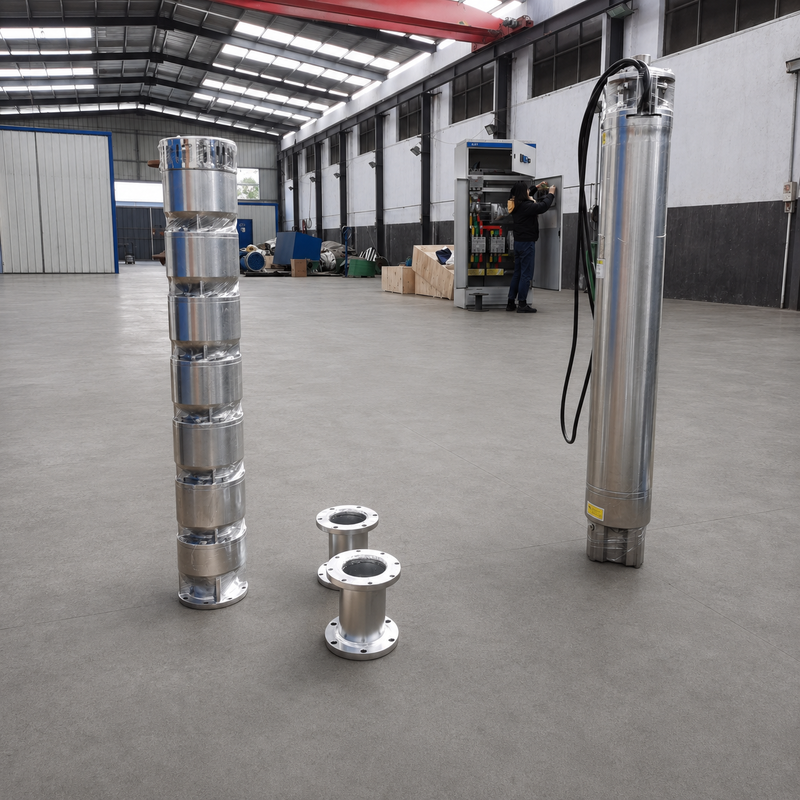

200QJH150-150-110kW स्टेनलेस स्टील गहरे कुएं पंप

गहरे कुओं और अभियांत्रिकी जल प्रणालियों के लिए उच्च प्रवाह, उच्च सिर पंपिंग

200QJH150-150-110kW स्टेनलेस स्टील गहरे कुएं पंप एक बहु-चरण पनडुब्बी पंप है जो गहरे कुएं में पानी उठाने और इंजीनियरिंग पानी हस्तांतरण कर्तव्यों के लिए विकसित किया गया है।150 मीटर का नाममात्र सिर और 110 किलोवाट की समानांतर नाममात्र शक्ति, यह उन प्रणालियों के लिए उपयुक्त है जिन्हें पर्याप्त दबाव पर निरंतर, उच्च क्षमता वाले पंपिंग की आवश्यकता होती है।

इसका स्टेनलेस स्टील का निर्माण कठिन परियोजनाओं का समर्थन करता है जहां संक्षारण प्रतिरोध, यांत्रिक शक्ति और सेवा जीवन महत्वपूर्ण हैं।क्योंकि पंप और पनडुब्बी मोटर पानी के स्तर के नीचे काम करते हैं, स्थापना को कम सतह की आवश्यकता होती है, कम ऑपरेटिंग शोर पैदा करता है और एक अलग पंप हाउस की आवश्यकता को समाप्त कर सकता है।पानी की गुणवत्ता के अनुरूप सामग्री और विद्युत विन्यास का चयन किया जा सकता है, कुएं के आयाम, स्थापना की गहराई और स्थानीय बिजली आपूर्ति।

मुख्य तकनीकी डेटा

निर्दिष्ट कार्य बिंदु प्रारंभिक चयन के लिए अभिप्रेत है।ऑपरेटिंग रेंज और वास्तविक ड्यूटी को अनुमोदित प्रदर्शन वक्र और तकनीकी डेटा शीट के आधार पर सत्यापित किया जाना चाहिए.

मुख्य लाभ

उच्च प्रवाह और उच्च सिर

150 m3/h के नाममात्र प्रवाह और 150 m के नाममात्र सिर का संयोजन गहरे कुएं निकासी, लंबी दूरी के जल हस्तांतरण, जलाशय भरने और केंद्रीकृत जल आपूर्ति कार्यों का समर्थन करता है।

स्टेनलेस स्टील के गीले निर्माण

स्टेनलेस स्टील के गीले भागों में संगत तरल पदार्थों में संक्षारण प्रतिरोध में सुधार हो सकता है और जंग से संबंधित गिरावट को कम किया जा सकता है।तापमान और पूर्ण जल विश्लेषण.

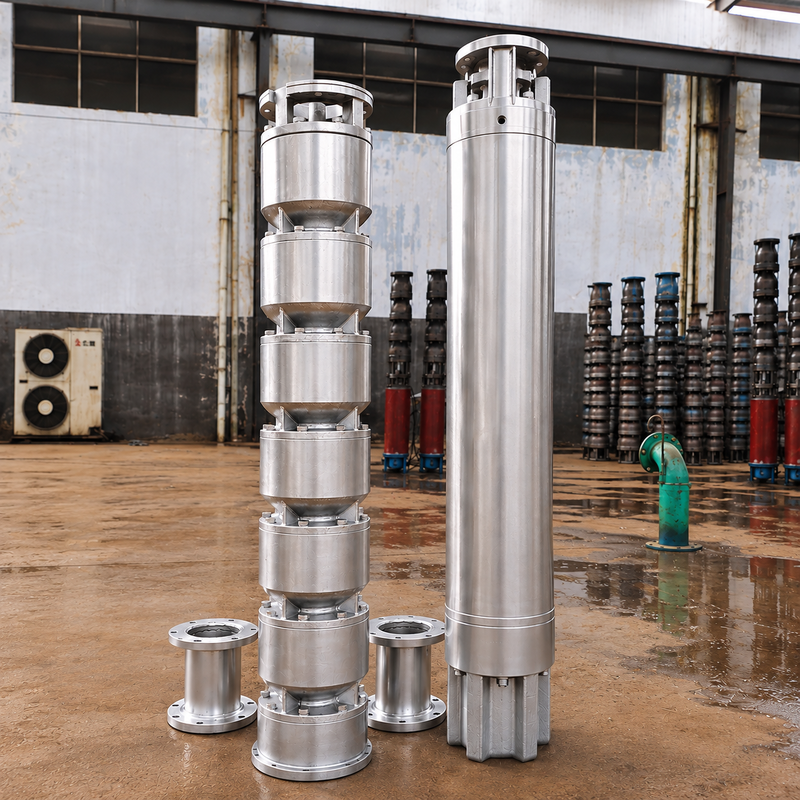

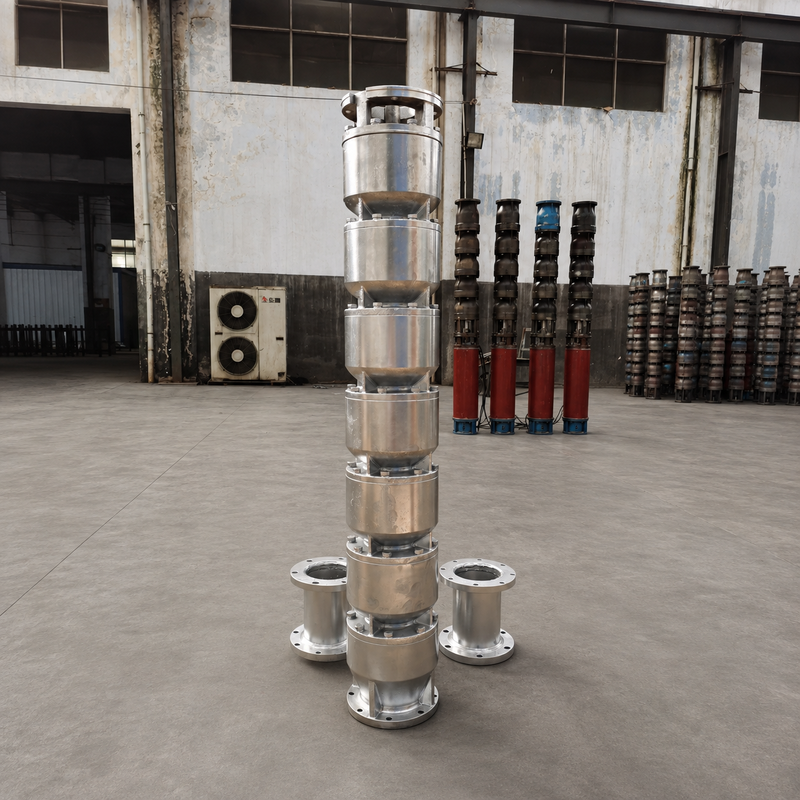

बहुस्तरीय पनडुब्बी डिजाइन

उच्च-हेड सेवा के लिए कई इम्पेलर चरणों का दबाव धीरे-धीरे बढ़ता है। डुबकी ऑपरेशन सतह लेआउट को सरल बनाता है और ऑपरेटिंग शोर को कम करने में मदद करता है।

परियोजना विशिष्ट विन्यास

सामग्री ग्रेड, वोल्टेज, आवृत्ति, केबल, नियंत्रण कक्ष, राइजर पाइप और सुरक्षा कार्यों को गंतव्य देश, उद्योग और साइट की स्थितियों से मेल खा सकता है।

प्रणाली-केंद्रित सुरक्षा

पंपों का सही चयन, सूखी, अधिभार, चरण हानि, वोल्टेज और तापमान सुरक्षा के साथ मिलकर परिचालन स्थिरता में सुधार कर सकता है और असामान्य परिस्थितियों के कारण होने वाले बंद को कम कर सकता है।

विशिष्ट अनुप्रयोग

• गहरे कुएं में भूजल निकासी और कच्चे पानी का हस्तांतरण

• नगरपालिका, औद्योगिक पार्क और कारखाने जल आपूर्ति

• कृषि सिंचाई, छिड़काव प्रणाली और जल संरक्षण परियोजनाएं

• खनन जल निकासी, निर्माण निर्जलीकरण और आपातकालीन जल आपूर्ति

• भरने के जलाशय, भंडारण टैंक और ऊंचा टैंक

• लंबी दूरी के पानी के हस्तांतरण और दबाव बढ़ाने की प्रणाली

• चयनित स्टेनलेस स्टील ग्रेड के साथ संगत औद्योगिक तरल पदार्थ

यह कैसे काम करता है

पनडुब्बी मोटर एक ढेर के रोलर्स को चलाता है। जैसे-जैसे तरल पदार्थ प्रत्येक चरण से गुजरता है, उसका दबाव बढ़ता है इससे पहले कि इसे राइज़र पाइप के माध्यम से सतह या डाउनस्ट्रीम नेटवर्क में निर्वहन किया जाए।पूर्ण पंप सेट पानी के नीचे काम करता है, और आसपास के तरल पदार्थ मोटर को ठंडा करने में सहायता करते हैं। न्यूनतम डुबकी, मोटर के पास से गुजरने और अनुमत प्रारंभ आवृत्ति को निर्माता के निर्देशों का अनुपालन करना चाहिए।

चयन के लिए आवश्यक जानकारी

1. आवश्यक प्रवाह और कुल गतिशील सिर;

2. बोरहोल का व्यास, कुएं की गहराई, स्थिर जल स्तर और गतिशील जल स्तर;

3. तरल पदार्थ का तापमान, पीएच, क्लोराइड का स्तर, रेत की मात्रा और पानी की गुणवत्ता के अन्य आंकड़े;

4. आपूर्ति वोल्टेज, आवृत्ति, चरण और लागू स्थानीय मानक;

5. स्थापना गहराई, पाइप लंबाई, पाइप व्यास और फिटिंग;

6. निरंतर या अंतराल से काम, दैनिक संचालन घंटे और प्रारंभ आवृत्ति;

7. आवश्यक सामग्री, प्रमाणपत्र, नियंत्रण कक्ष, केबल और सहायक उपकरण।

स्थापना और संचालन मार्गदर्शन

• स्थापना से पहले बोरहोल के व्यास, अधिकतम पंप सेट व्यास, कुएं की सीधाई और गतिशील जल स्तर की पुष्टि करें।

• कुँए को साफ करें और रेत और मलबे को हटा दें जो घर्षण का कारण बन सकते हैं।

• सही रेंज के राइजर पाइप, गैर-रिटर्न डिवाइस, लिफ्टिंग कंपोनेंट और वाटरप्रूफ केबल ज्वाइंट्स का प्रयोग करें। कभी भी पंप को पावर केबल से सस्पेंड न करें।

• पंप को निर्दिष्ट डुबकी पर रखें और मोटर के चारों ओर पर्याप्त शीतलन प्रवाह बनाए रखें।

• उपयुक्त अधिभार, शॉर्ट सर्किट, चरण-हानि, कम वोल्टेज, ओवर वोल्टेज, ड्राई रन और रिसाव सुरक्षा प्रदान करें।

• आरंभिक स्टार्टअप के बाद, निर्गत पानी में वर्तमान, दबाव, प्रवाह, कंपन और रेत की मात्रा की जांच करें।

• स्थापना, वायरिंग और कमीशन को योग्य कर्मियों द्वारा आपूर्ति किए गए मैनुअल के अनुसार पूरा किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

200QJH150-150-110kW का क्या अर्थ है?

सामान्य गहरे कुएं पंप नामकरण सम्मेलनों के तहत, पहला ₹150 "आमतौर पर 150 m3/h के नामित प्रवाह को दर्शाता है, दूसरा ₹150" 150 m के नामित सिर को दर्शाता है, और 110 kW मिलान की गई शक्ति है।पंप व्यास या न्यूनतम कुएं के आकार को निर्धारित करने के लिए पंप का सटीक अर्थ निर्माता के मॉडल कोड की तुलना में पुष्टि की जानी चाहिए और इसका उपयोग अकेले नहीं किया जाना चाहिए।.

क्या पंप 304 या 316 स्टेनलेस स्टील में उपलब्ध है?

स्टेनलेस स्टील ग्रेड को परियोजना के अनुसार चुना जा सकता है, निर्माता की पुष्टि के अधीन। ग्रेड 304 का मूल्यांकन सामान्य पानी के लिए किया जा सकता है,जबकि उच्च क्लोराइड स्तर या मजबूत संक्षारकता वाले पानी के लिए 316 या 316L का आकलन आवश्यक हो सकता हैअंतिम चयन पूर्ण जल विश्लेषण के आधार पर किया जाना चाहिए।

क्या यह पंप समुद्री जल को संभाल सकता है?

केवल "स्टेनलेस स्टील" से ही समुद्री जल के लिए उपयुक्त पंप नहीं बनता। समुद्री जल सेवा के लिए सामग्री, दरार और गैल्वनिक संक्षारण, सील, केबल और मोटर निर्माण की एक विशिष्ट समीक्षा की आवश्यकता होती है,इसके बाद आपूर्तिकर्ता की लिखित स्वीकृति.

क्या पंप हमेशा 150 मीटर की गति से 150 मी3/घंटे का उत्पादन करेगा?

नहीं. वास्तविक संचालन बिंदु पंप वक्र और प्रणाली वक्र के प्रतिच्छेदन से निर्धारित किया जाता है. स्थैतिक सिर, पाइप घर्षण और स्थानीय नुकसान की गणना की जानी चाहिए,और चयनित शुल्क अनुमत परिचालन सीमा के भीतर होना चाहिए.

उद्धरण के लिए किस सूचना की आवश्यकता है?

कम से कम, आवश्यक प्रवाह, कुल सिर, बोरहोल व्यास, कुएं की गहराई, स्थिर और गतिशील जल स्तर, जल की गुणवत्ता, विद्युत आपूर्ति और स्थापना की गहराई प्रदान करें।पूर्ण जानकारी से अधिक सटीक चयन संभव होता है, मूल्य निर्धारण और लीड-टाइम की पुष्टि।

पंप चयन और उद्धरण का अनुरोध करें

गहरे कुएं के निष्कर्षण, औद्योगिक जल-आपूर्ति या उच्च-प्रमुख हस्तांतरण परियोजना की योजना बना रहे हैं? हमें अपनी सेवा की स्थिति, जल विश्लेषण और बिजली आपूर्ति आवश्यकताएं भेजें।हमारी तकनीकी टीम ऑपरेटिंग बिंदु सत्यापित करने में मदद कर सकते हैं, सामग्री का ग्रेड, डुबकी मोटर, नियंत्रण सुरक्षा और स्थापना सहायक उपकरण, फिर एक तकनीकी प्रस्ताव प्रदान करें,200QJH150-150-110kW स्टेनलेस स्टील गहरे कुएं पंप के लिए प्रदर्शन डेटा और उद्धरण.

परियोजना-विशिष्ट चयन सहायता के लिए अब हमसे संपर्क करें।
